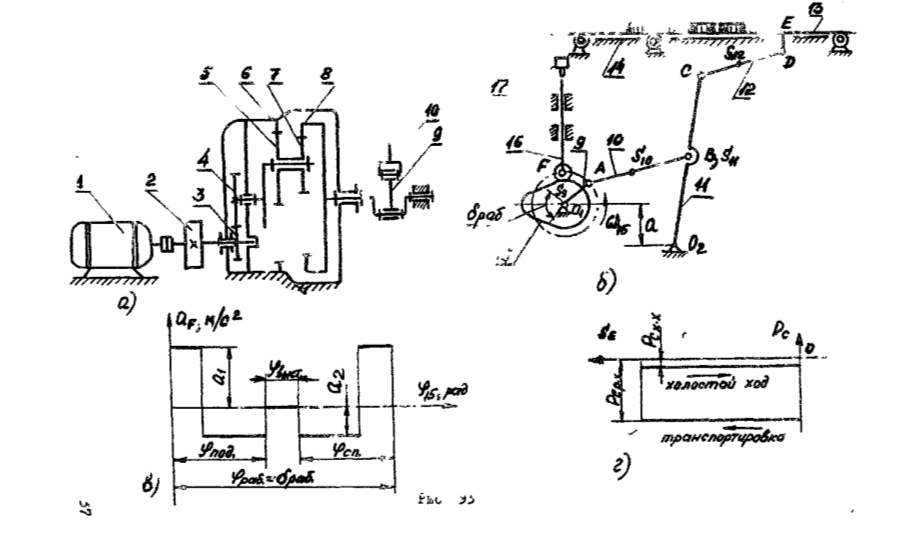

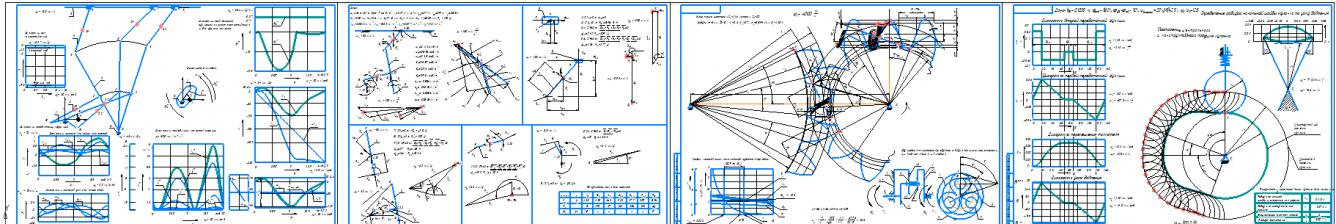

Курсовая работа 93: Курсовая работа 93: Проектирование и исследование механизмов пальцевого транспортера вариант Б вариант Б

№
ц/п

Наименование параметра

Обозначение

Единица СИ

Численные значения для вариантов

А

1

Частота вращения вала электродвигателя

n₁

c^-1

15.67

2

Средняя скорость транспортировки отливок (поковок)

V_ср

м/с

0.55

3

Коэффициент изменения скорости холостого хода линейки

K_v

-

1.20

4

Ход линейки транспортера

H

м

1.6

5

Размеры звеньев механизма

L_02C

м

1.6

L_02B

м

0.7

L_CD

м

0.85

L_DE

м

0.2

a

м

0.2

6

Масса звеньев механизма

m₁₃

кг

12.25

m₁₂

кг

4.1

m₁₁

кг

7.15

m₁₀

кг

4.60

m₉

кг

2.05

7

Количество перемещаемых отливок

K₀

-

6

8

Масса одной отливки

m₀

кг

25.5

9

Относительное положение центров масс звеньев

L_AS10/L_AB = L_CS12/L_CD

------

0.5

10

Коэффициент неравномерности вращения вала 9

δ

-

0.12

11

Момент инерции ротора электродвигателя

J_рэ

кг*м²

0.12

12

Момент инерции звена 9

J₉₀

кг*м²

0.6

13

Момент инерции деталей редуктора приведенных к звену 9

J_p^пр

кг*м²

0.4

14

Угловая координата звена 9 для силового расчета

µ₉

град

120

15

Приведенный коэффициент трения отливок по лотку

f_n

-

0.12

16

Приведенный коэффициент трения линейки по роликам

f_H

-

0.08

17

Число зубьев колес передачи

Z₃

-

11

Z₄

-

22

18

Угол наклона образующей зубьев

β

град

10

19

Модуль зубчатых колес

m₃₄

м

0.005

20

Число сателлитов в редукторе

k

-

3

21

Соотношение между ускорениями толкателя

a_1/a₂

-

2.5

22

Ход толкателя кулачкового механизма

h

м

0.035

23

Угол рабочего профиля кулачка

φ_раб

град

160

24

Максимально допустимый угол давления в кулачковом механизме

𝛩

град

25

25

Угол поворота кулачка соответствующий дальнему выстою толкателя

φ_выстоя

град

20
