Курсовая работа 4: Проектирование и исследование механизмов поперечно-строгального станка с качающейся кулисой вариант А
Описание

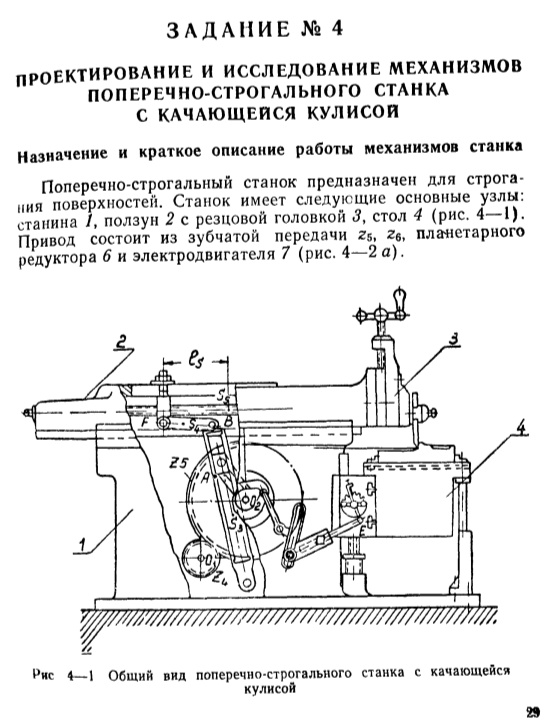

Проектирование и исследование механизмов поперечно-строгального станка с качающейся кулисой
Исходные данные
Наименование параметра | Обозначе-ние | Размерн-ость | Числовые значения |
Максимальная длина хода ползуна | H | м | 0.43 |
Длина пробега резца в долях от хода Н | ln | м | 0.05*H |
Число оборотов кривошипа | n1 | Об/мин | 71 |
Число оборотов електродвигателя | nД | Об/мин | 1420 |
Коэффициент изменение скорости ползуна | Kv | --- | 1,4 |
Межосевое расстояние между опорами кривошипа и кулисы | loc | м | 0.45 |
Сила резания | Pрез | кГ | 180 |
Сила трения между ползуном и направляющими | F | кГ | 18 |
Вес ползуна | G5 | кГ | 72 |
Вес кулисы | G3 | кГ | 18 |
Момент инерции кулисы относительно оси, проходящей через ее центр | I3S | кГ*м*с2 | 0.11 |
Момент инерции шатуна относительно оси, проходящей через его центр тяжести | I4S | кГ*м*с2 | 0.004 |
Отношение расстояния от точки С до центра тяжести кулисы к длине кулисы | CS3/CD | --- | 0.5 |
Отношение длины шатуна к длине кулисы | DE/CD | --- | 0.34 |
Отношение расстояния от точки D до центра тяжести шатуна к длине шатуна | DS4/DE | --- | 0.354 |
Координата центра тяжести ползуна | lS5 | м | 0.18 |
Вылет резца | lp | м | 0.10 |
Коэффициент неравномерности вращения кривошипа | d | --- | 1/30 |
Маховый момент ротора электродвигателя | GD2Д | кГ*м2 | 0.18 |
Маховый момент зубчатых механизмов, приведенных к валу электродвигателя | GD2 | кГ*м2 | 0.4 |
Угловая координата для силового расчета | j1 | град | 120 |
Максимальный подьем толкателя | h | м | 0.043 |
Длина толкателя | lBN | м | 0.135 |
Максимально допустимый угол давления толкателя | αдоп | град | 30 |
Соотношение между величинами ускорений толкателя | v=a1/a2 | --- | 3 |
Число зубьев колеса 5 | z5 | --- | 13 |
Число зубьев колеса 6 | z6 | --- | 18 |
Модуль зубчатых колес 5,6 | m | мм | 13 |
Число сателитов в планетарном редукторе | K | --- | 3 |
Параметры исходного контура реечного инструмента | a0 | град | 20 |
ӽи | --- | 1 | |
ӽс | --- | 0.25 |
