Курсовая работа 1: Проектирование и исследование механизмов долбежного станка с качающейся кулисой вариант А
-50%
Описание
Проектирование и исследование механизмов долбежного станка с качающейся кулисой
Реферат
Расчетно-пояснительная записка к курсовому проекту " Проектирование и исследование механизмов долбежного станка с качающейся кулисой" содержит 37 страниц машинописного текста, 24 рисунка, 10 таблиц.В данной расчетно-пояснительной записке приведено: проектирование кривошипно-кулисного механизма и определение закона его движения, силовой расчет кривошипно-кулисного механизма с учетом динамических нагрузок, проектирование кулачкового механизма поперечной подачи стола, проектирование зубчатой передачи и планетарного редуктора.
Оглавление
1. Техническое задание......................................................................................................41.1 Назначение, функциональная схема, принцип работы............................................4
1.2. Исходные данные........................................................................................................6
2. Проектирование кривошипно-кулисного механизма и определение закона его движения.........................................................................................................................................8
2.1. Определение основных размеров механизма по заданным условиям...................8
2.2. Выбор динамической модели механизма.................................................................8
2.3.а Определение координат точек механизма..............................................................9
2.3.б Определение аналогов скоростей основного механизма....................................11
2.3.в Таблицы значений аналогов скоростей и ускорений..........................................11
2.4. Определение приведенного момента движущих сил и суммарного приведенного момента................................................................................................................12
2.5.а Определение приведенных моментов инерции второй группы звеньев механизма.....................................................................................................................................14
2.5.б. Определение производных приведенных моментов инерции второй группы звеньев механизма.......................................................................................................................14
2.6. Определение работы движущей силы, сил сопротивления и суммарной работы...........................................................................................................................................15
2.7. Построение графика изменения кинетической энергий для первой группы звеньев...........................................................................................................................................16
2.8. Построение диаграммы угловой скорости и углового ускорения звена приведения....................................................................................................................................17
2.9. Расчет массы и размера маховика...........................................................................18
3. Силовой расчет механизма.........................................................................................19
4. Проектирование зубчатой передачи и планетарного редуктора.............................26
4.1. Изготовление шестерни стартерной передачи.......................................................26
4.2. Построение схемы станочного зацепления............................................................26
4.3. Определение коэффициента смещения шестерни.................................................27
4.4. Построение профиля зуба........................................................................................27
4.5. Построение схемы зацепления колес стартерной зубчатой передачи.................30
4.6. Определение чисел зубьев планетарного механизма............................................31
4.7. Графическое определение передаточного отношения..........................................32
5. Проектирование кулачкового механизма..................................................................33
5.1. Построение кинематических диаграмм движения толкателя с использованием ЭВМ...............................................................................................................................................33
5.2. Определение основных размеров кулачкового механизма...................................34
5.3. Построение профиля кулачка..................................................................................35
5.4. Построение графика изменения углов давления...................................................35
6. Заключение...................................................................................................................36
Список литературы..........................................................................................................36
Программное обеспечение..............................................................................................36
1. Техническое задание
1.1 Назначение, функциональная схема, принцип работы
Долбежный станок предназначен для долбления пазов и внутренних канавок в отверстиях деталей, а также для строгания вертикально расположенных поверхностей. Станок имеет следующие основные узлы: станину 1, ползун 2 с резцовой головкой, стол 3, электродвигатель 4, коробку скоростей 5 и передаточные механизмы (рис. 1—1).

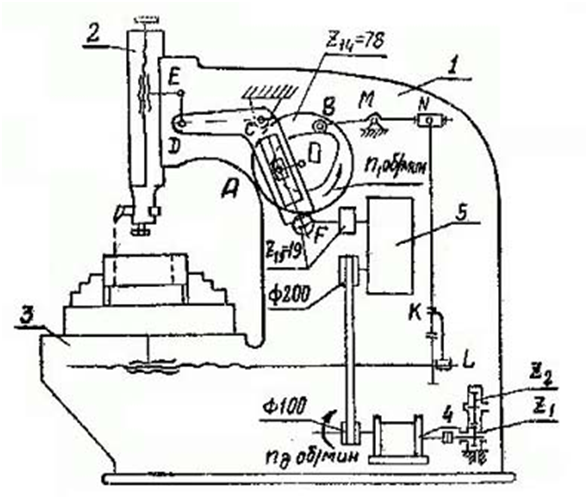

Рис. 1—1. Общий вид долбежного станка с качающейся кулисой

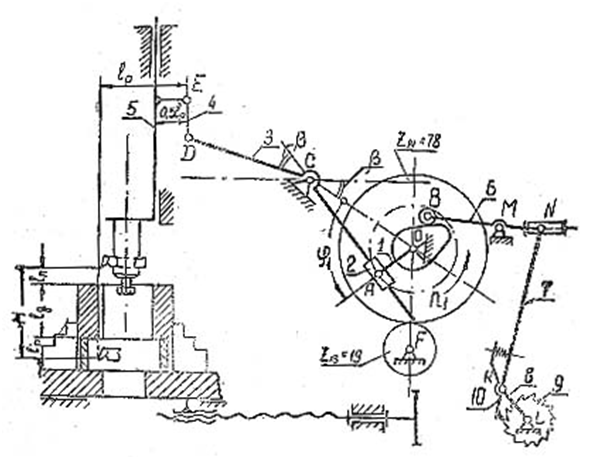

Резание металла осуществляется резцом, закрепленным в резцовой головке, при его возвратно-поступательном движения в вертикальном направлении. Для движения резца используется шестизвенный кривошипно-кулисный механизм с качающейся кулисой, состоящий из кривошипа 1, камня 2, кулисы 3, поводка 4 и ползуна 5 (рис. 1—2).

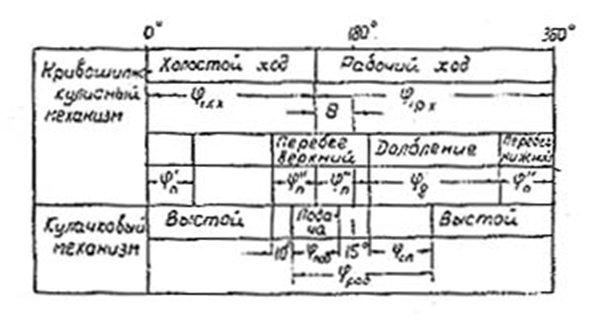

Ход ползуна Н выбирается в зависимости от длины lд обрабатываемой поверхности с учетом перебегов lп в начале и конце рабочего хода. Длина хода ползуна может изменяться при наладке станка для обработки конкретных деталей. Средняя скорость резания vрез (скорость поступательного движения при рабочем ходе ползуна) выбирается в зависимости от условии обработки и обеспечивается при помощи привода, состоящего из электродвигателя 4, ременной передачи, коробки скоростей 5, зубчатой передачи и кулисного механизма (рис. 1—1). Подача охлаждающей жидкости в зону резания обеспечивается при помощи 'шестереночного насоса Z1, Z2 (рис. 1—1) и системы трубопроводов (на рисунке не показаны).Число двойных ходов ползуна в минуту, равное числу оборотов кривошипа n1, определяют по заданной скорости резания vрез с учетом коэффициента Кv изменения средней скорости. Во время перебега в конце холостого и начале рабочего ходов (см, циклограмму на рис. 1-3) осуществляется. Перемещение стола на величину подачи с помощью ходового винта. Поворот винта производится посредством храпового механизма, состоящего из колеса 9, рычага 8 с собачкой 10,

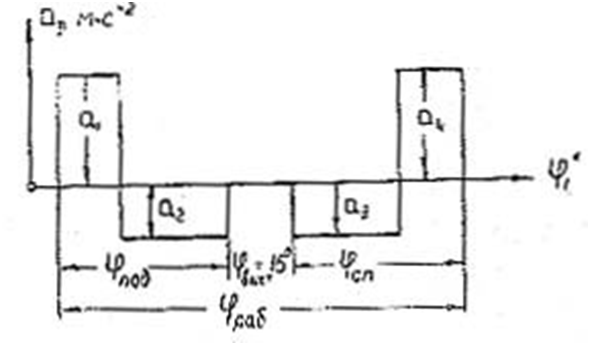

Рис. 1—4. Закон изменения ускорения толкателя кулачкового механизма

1.2. Исходные данные
Таблица 1—1№ ц/п | Наименование параметра | Обозначение | Размерность | Числовые значения |
1 | Длина детали | lд | м | 0,17 |
2 | Длина перебега резца | lп | м | 0,015 |
3 | Скорость резания | Vрез | м/с | 0,333 |
4 | Коэффициент изменения скорости ползуна | KV | - | 1,8 |
5 | Число оборотов электродвигателя | nд | об/мин | 1420 |
6 | Межосевое расстояние в кривошипно-кулисном механизма | lOC | м | 0,15 |
7 | Конструктивный угол кулисы | β | град | 35 |
8 | Сила резания | P1 P2 P3 | Н Н Н | 3200 2900 1900 |
9 | Вес ползуна | G5 | Н | 450 |
10 | Вес кулисы | G3 | Н | 220 |
11 | Момент инерции кулисы относительно оси C | I3c | кг∙м2 | 0,13 |
12 | Соотношение между размерами звеньев ED и DC | - | 0,4 | |
13 | Вылет резца | lр | м | 0,10 |
14 | Коэффициент неравномерности вращения кривошипа | δ | - | 0,04 |
15 | Маховый момент ротора электродвигателя | кг∙м2 | 0,09 | |
16 | Маховый момент зубчатых механизмов и шкивов, приведенный к валу кривошипа O | GD2 | кг∙м2 | 20 |
17 | Угловая координата кривошипа для силового расчета (рис. 1-2) | ϕ1 | град | 150 |
18 | Угол поворота толкателя | ψв | град | 20 |
19 | Длина толкателя | lBM | м | 0,10 |
20 | Максимально допустимый угол давления в кулачковом механизме | αдоп | град | 40 |
21 | Соотношение между ускорениями толкателя (рис. 1-4) | - | 3 | |
22 | Числа зубьев в передаче 1, 2 (рис. 1-1) | z1 z2 | - - | 11 15 |
23 | Модуль колес z1, z2 | m | мм | 2 |
24 | Параметры исходного контура реечного инструмента | α0 c* | град - - | 20 1 0,25 |

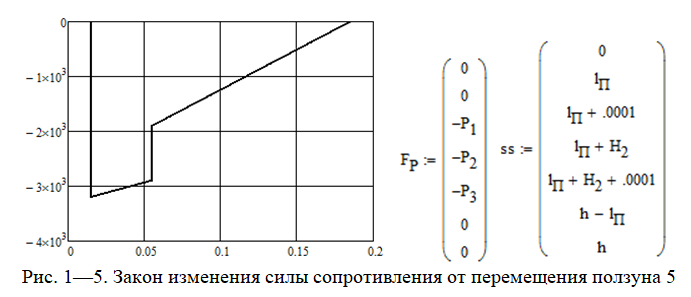

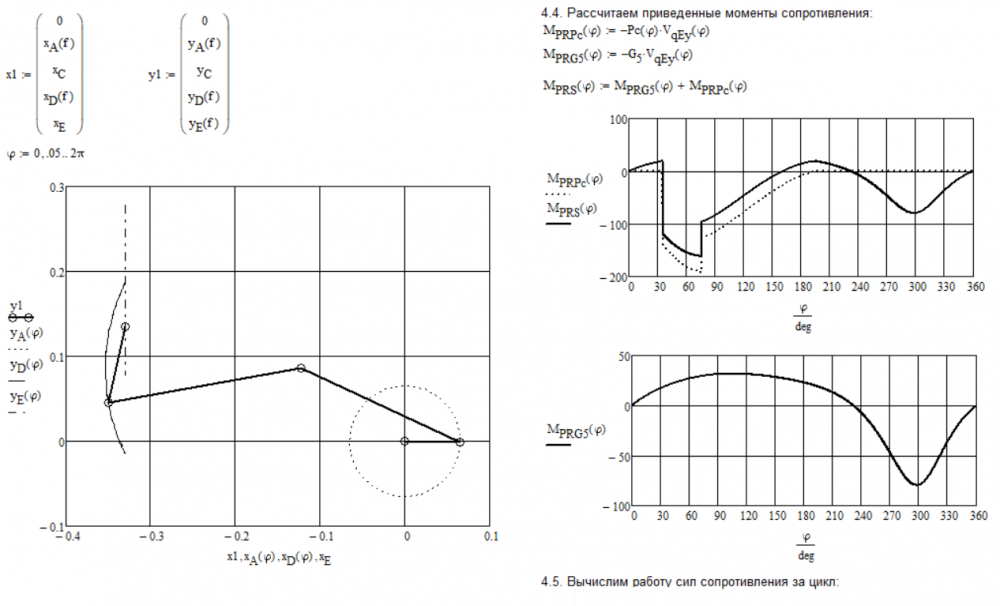

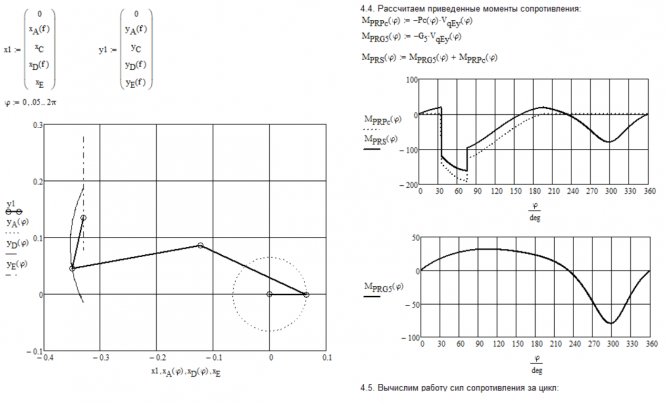

Расчеты в Mathcad ![]()
Чертежи

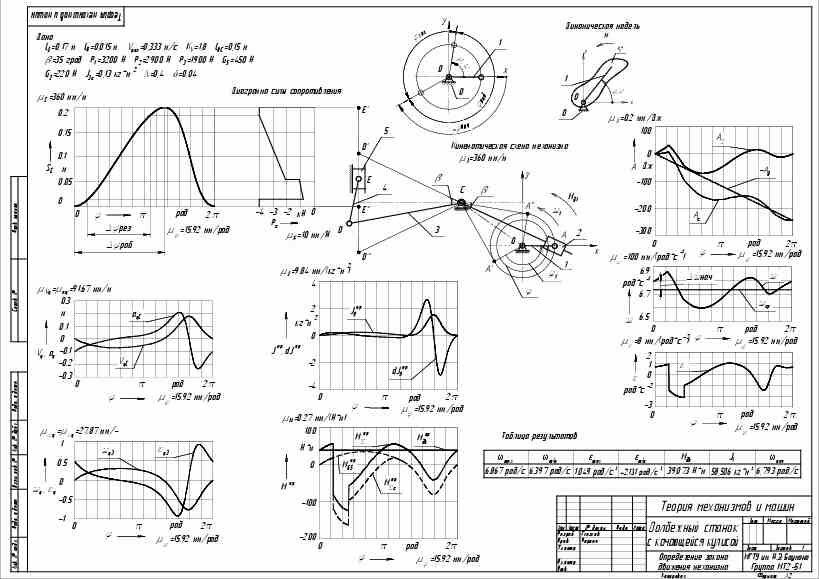

Лист 1 - Определение закона движения механизма ![]()

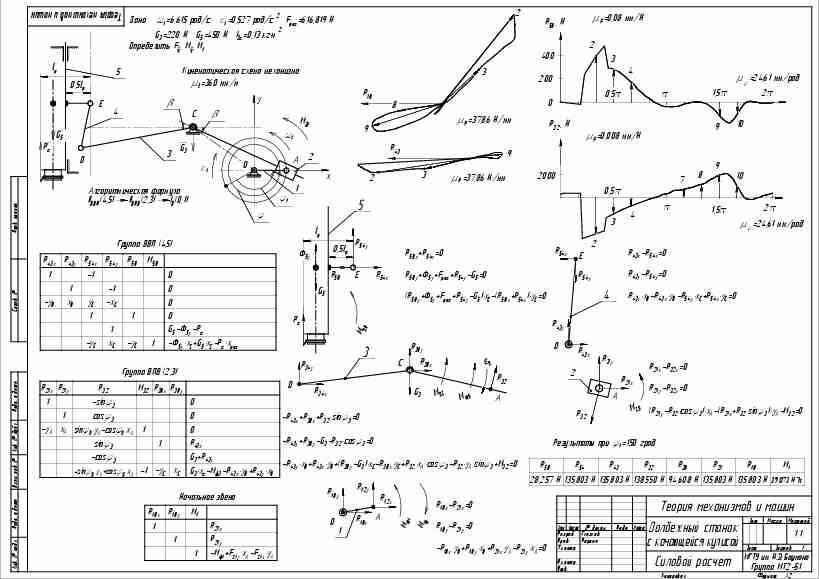

Лист 2 - Силовой расчет ![]()

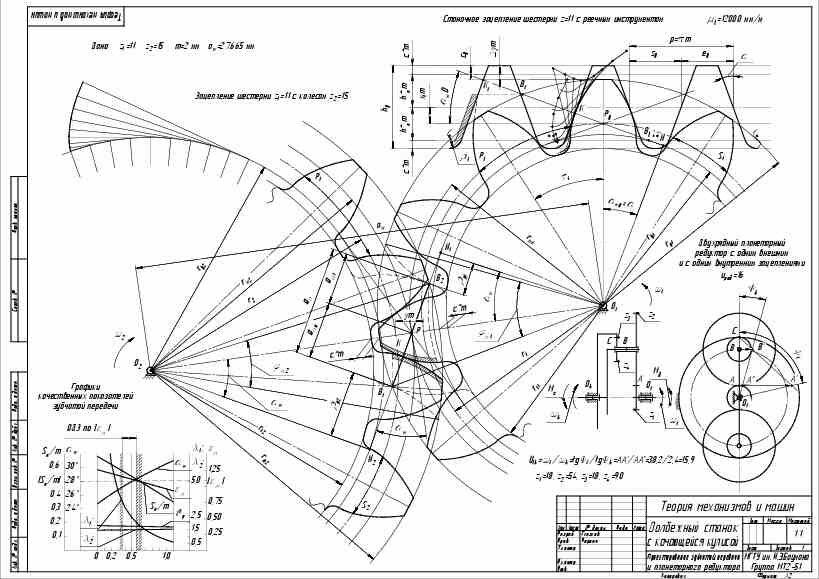

Лист 3 - Проектирование зубчатой передачи и планетарного редуктора ![]()

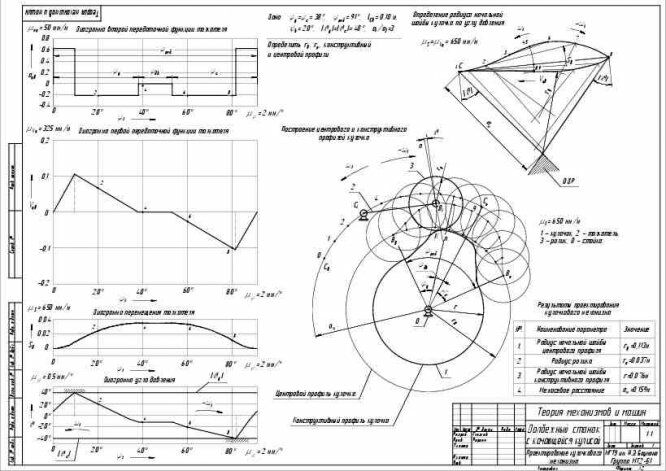

Лист 4 - Проектирование кулачкового механизма ![]()
