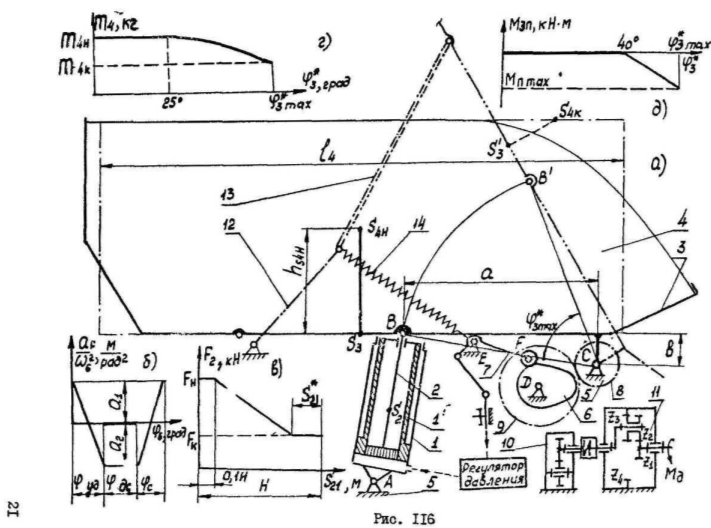

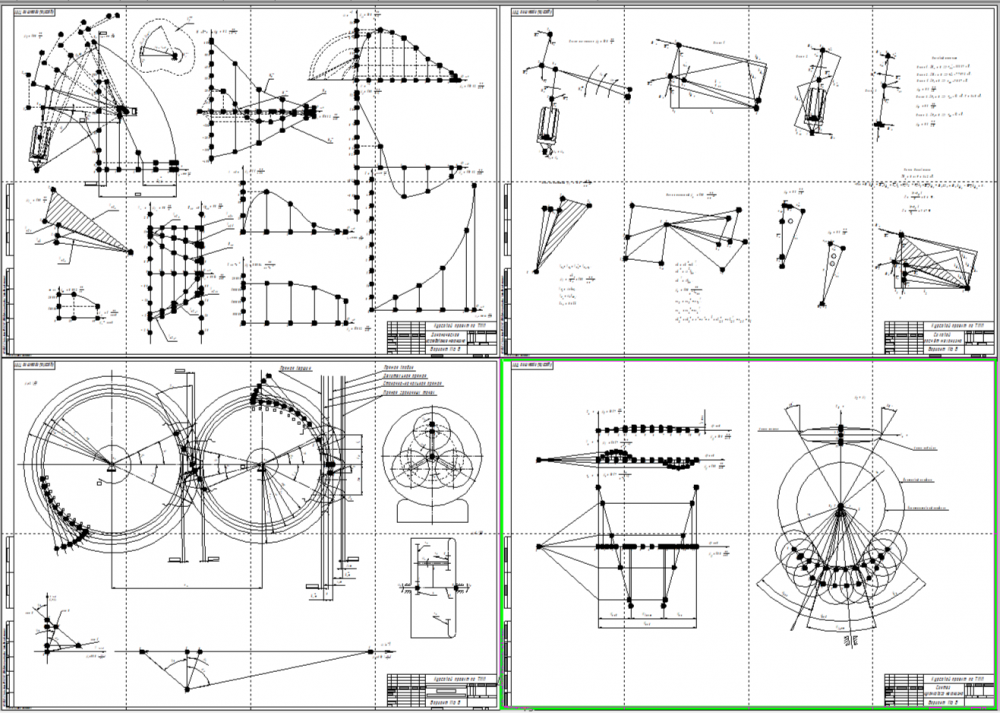

Курсовая работа 116: Проектирование и исследование механизмов гидравлического подъемника платформы самосвала вариант В

№ п/п

Наименование параметров

Обозначение

Размерность

Числовые

значения

1

Максимальный угол поворота платформы 3

град

65

2

Координаты шарнира В

м

м

1,3

0,13

3

Расстояние от шарнира В до центра масс платформы 3

м

0,24

4

Начальное расстояние от до

м

0,55

5

Начальная масса груза 4

кг

20000

6

Расчетная длина груза 4

м

3,7

7

Масса платформы 3

кг

5400

8

Момент инерции платформы 3

кг

6500

9

Масса звена 2

кг

40

10

Момент инерции звена 2

кг

4,2

11

Максимальный момент силы, действующей на платформу 3 от цепи 13

кНм

45

12

Угол поворота платформы (для силового расчёта механизма)

град

15

13

Число зубьев колёс 8 и 9

;

-

14; 16

14

Передаточное отношение планетарного редуктора

-

14,5

15

Ход толкателя кулачкового механизма

м

0,024

16

Длинна коромысла 7

м

0,1
