Курсовая работа 132: Проектирование и исследование механизмов привода антенны вариант Д
Описание

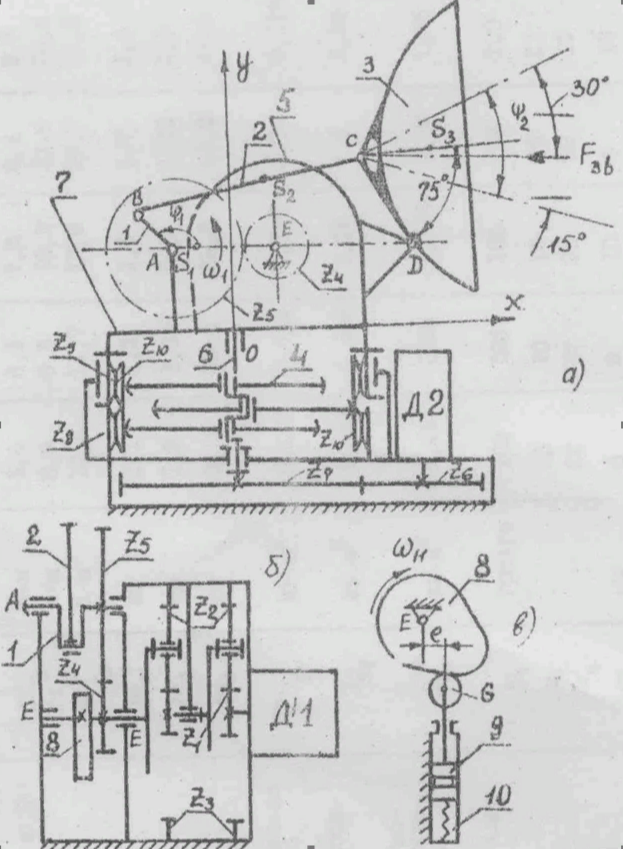

’’Проектирование и исследование механизмов привода антенны’’

Таблица 1
Наименование величины | Обозначение | Числовые значения величин для варианта Д | |
величины | единицы | ||
1 | 2 | 3 | 4 |
Расстояние между шарнирами C и D рефлектора (длина коромысла) | l3 = lCD | м | 0,3 |
Коэффициент изменения средней скорости коромысла | Kω | - | 1,12 |
Относительное положение центра масс S2 шатуна | | - | 0,36 |
Относительное положение центра масс S3 рефлектора | | - | 0,28 |
Диаметр рефлектора | D | м | 1,0 |
Частота вращения кривошипа | n1 | 1/с | 0,6 |
Коэффициент неравномерности вращения кривошипа | δ | - | 1/42 |
Высота установки антенны | H | м | 40,0 |
Момент трения в шарнирах A, C, D: | | Н·м Н·м Н·м | 9,5 12,3 14,2 |
Масса кривошипа | m1 | кг | 1,9 |
Масса шатуна | m2 | кг | 1,5 |
Масса рефлектора | m3 | кг | 45,0 |
Момент инерции шатуна относительно его центра масс | Ј2S | кг·м2 | 0,128 |
Момент инерции рефлектора относительно его центра масс | Ј3S | кг·м2 | 1,28 |
Приведенный к валу кривошипа момент инерции колес зубчатой передачи и планетарного редуктора | | кг·м2 | 1,36 |
Угловая координата кривошипа (для силового расчета механизма) | φ1 | градус | 100 |
Число зубьев колес: | z4 z5 |
| 11 19 |
Модуль колес | m | мм | 10 |
Передаточное отношение планетарного редуктора | uр | - | 49 |
Ход толкателя | h | м | 0.035 |
Смещение оси толкателя | e | м | 0.013 |
Допустимый угол давления в кулачковом механизме | [υ] | градус | 25 |
График ускорения толкателя (см. приложение 2) | - | вариант | №20 |
Угол рабочего профиля кулачка | φраб | градус | 330 |
