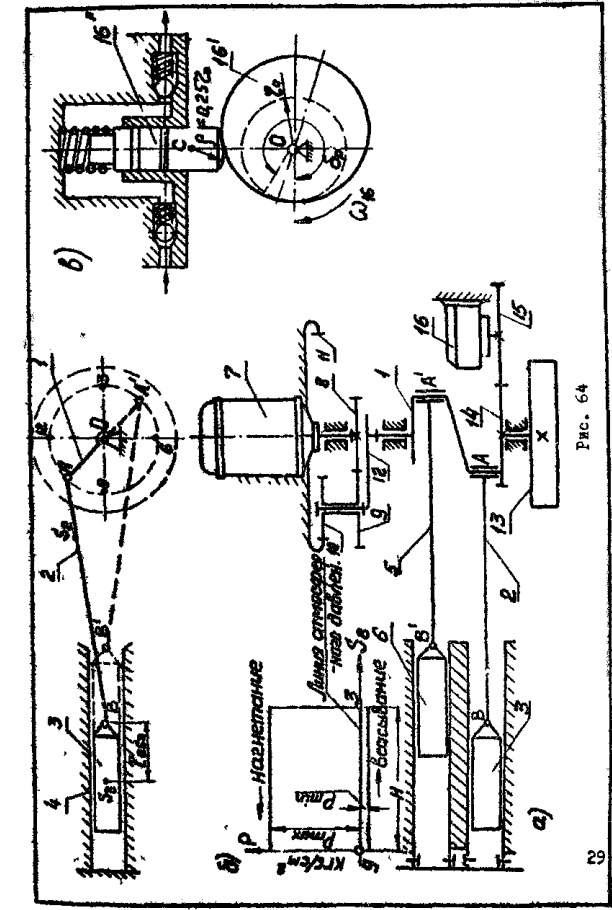

Курсовая работа 64: Проектирование и исследование механизмов насосной установки с электроприводом вариант А

Проектирование и исследование механизмов насосной установки с электроприводом
4 листа PDF + DWG (Inventor 2023) + РПЗ (doc + pdf)

Аннотация․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․․3 Задание .............................................................................................................................5 1 ) Определение закона движения механизма ...............................................................7 1.1 ) Определение размеров механизма .........................................................................7 1.2) Определение передаточных функций ....................................................................8 1.2.1) Определение функции положения ......................................................................8 1.2.2) Определение аналоговых скоростей .................................................................10 1.2.3) Определение аналоговых ускорений ................................................................14 1.3 ) Приведение масс ....................................................................................................19 1.4 ) Приведение сил ......................................................................................................22 1.5 ) Определение приведенного момента инерции I группы звеньев ......................26 1.6 ) Определение обобщенной скорости ....................................................................27 1.7 ) Определение обобщенного ускорения .................................................................28 1.8 ) Определение размеров и массы маховика ...........................................................28 2 ) Силовой расчет механизма ......................................................................................29 2.1) Исходные данные ...................................................................................................29 2.2) Кинематический расчет механизма ......................................................................29 2.3) Г лавны е вектор ы и главны е момент ы сил инерции ...........................................30 2.4) Уравнения кинетостатики .....................................................................................31 2.5) Силовой расчет входного звена ............................................................................34 2.6) Составление матричного уравнения. Результаты расчета. ................................35 3 ) Проектирование зубчатой передачи и планетарного механизма .........................35 3.1) Проектирование зубчатой передачи ....................................................................35 3.2) Выбор коэффициентов смещения ........................................................................36 3.3) Расчет параметров зубчатого колеса ....................................................................37 3.4) Построение профиля зуба прямозубого колеса, изготовляемого реечным инструментом ................................................................................................................39 3.5) Построение рабочего зацепления .........................................................................41 3.6) Проектирование планетарного механизма ..........................................................43 3.7) Синтез планетарного механизма ..........................................................................43 4 ) Проектирование кулачкового механизма ...............................................................45 4.1 ) Построение кинематических диаграмм аналитическим методом .....................46 4. 2 ) Определение основных размеров кулачкового механизма ................................49 4. 3 ) Построение графика изменения угла давления ..................................................50 4. 4 ) Построение профиля кулачка графическим методом ........................................50 Заключение ....................................................................................................................52 Список использованных источников..........................................................................53
