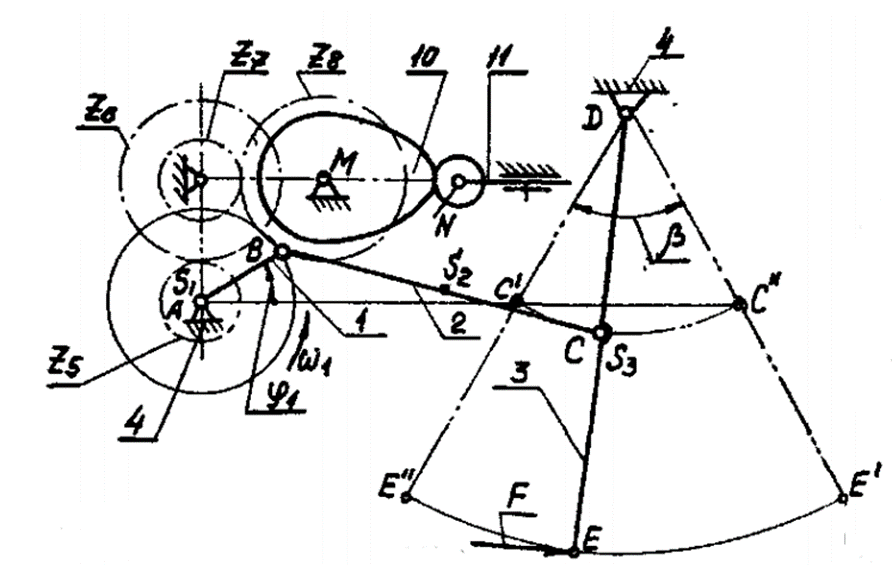

Курсовая работа 124: Проектирование и исследование механизмов установки для укладки арматурной проволоки на конвейер вариант В
Описание
Расчетно-пояснительная записка содержит 49 страницы машинописного текста, 18 рисунков, 4 таблицы; курсовой проект выполнен на 4 листах формата А1.
Исходные данные
№ п/п | Наименование параметра | Обозначения | Единица СИ | Числовое значение |
1 | Ширина укладки проволоки | Н | м | 0,32 |
2 | Угол поворота коромысла 3 | β | град | 52 |
3 | Коэффициент измерения средней скорости коромысла | kω | - | 1,0 |
4 | Средняя скорость укладки проволоки | (υE)ср | м/с | 0,8 |
5 | Массы звеньев 3 и 2 | m3=2m2 | кг | 9,2 |
6 | Усилие необходимое для укладки проволоки | F | Н | 450 |
7 | Момент инерции зубчатых колес, приведенный к валу кривошипа 1 | Iзбпр | Кг·м2 | 3,8 |
8 | Угловая координата кривошипа 1 (для силового расчета механизма) | φ1 | град | 90 |
9 | Придаточное отношение планетарного редуктора | U1h | - | 13 |
10 | Число зубьев колес | z5=z7, z6=z8 | - | 13; 26 |
11 | Ход толкателя кулачкового механизма | hn | м | 0,018 |
12 | Угол рабочего профиля кулачка | δp | град | 155 |
13 | Угол дальнего стояния толкателя | Φдс | град | 15 |
Файлы условия, демо
