Курсовая работа 57: Проектирование и исследование механизмов дизель-генераторной установки вариант А
Описание

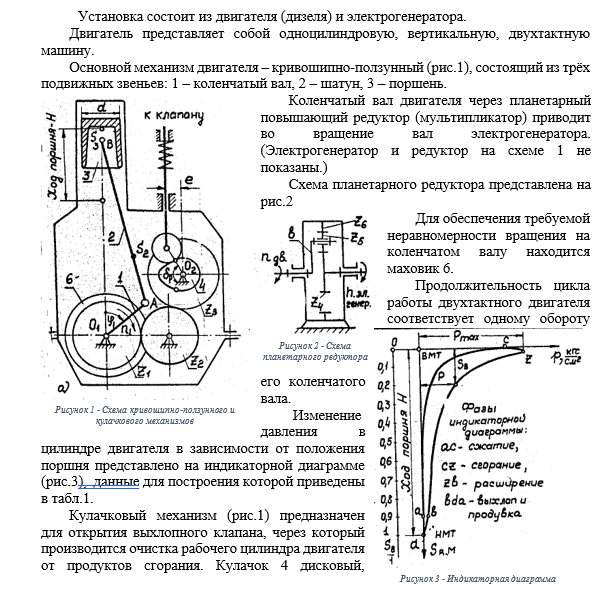

Курсовая работа варианта 57 А, проверенная и защищенная Новиковым. Условие варианта представлено ниже. Файл содержит в себе: Выполненные в программе AUTODESK инвентор чертежи всех листов, РПЗ, маткад с расчётами, а также таблицы excel для дополнения в приложение - Это всё, что требуется для успешной сдачи курсача!
![]()
| № п/п | Наименование параметра | Обозначение | Размерность | Числовое значение |
| 1 | Средняя скорость поршня | (VB)ср | м/с | 4,25 |
| 2 | Число оборотов коленчатого вала двигателя при установившемся режиме | n1 | об/мин | 800 |
| 3 | Диаметр цилиндра двигателя | d | м | 0,15 |
| 4 | Отношение длины шатуна к длине кривошипа | lAB/lOA | - | 4 |
| 5 | Отношение расстояния от точки А до центра тяжести шатуна к длине шатуна | | - | 0,33 |
| 6 | Максимальное давление в цилиндре двигателя | Pmax | МПа | 5.88 |
| 7 | Вес коленчатого вала с маховиком | G1 | Н | 980 |
| 8 | Вес шатуна | G2 | Н | 137.2 |
| 9 | Вес поршня | G3 | Н | 186.2 |
| 10 | Момент инерции шатуна относительно оси, проходящей через его центр тяжести | | | 0.294 |
| 11 | Момент инерции кривошипа, маховика и вращающихся звеньев, приведённый к валу кривошипа | | | 39.2 |
| 12 | Момент сопротивления генератора | | | 98 |
| 13 | Угловая координата кривошипа для начала разгона (рис.1) | j0 | град | 30 |
| 14 | Начальная угловая скорость коленчатого вала при разгоне | ω0 | c-1 | 4 |
| 15 | Угловая координата кривошипа для силового расчёта (рис.1) | j1 | град | 30 |
| 16 | Величина подъёма толкателя кулачкового механизма | h | м | 0,009 |
| 17 | Рабочий угол профиля кулачка | δр | град | 120 |
| 18 | Максимально допустимый угол давления в кулачковом механизме | [υ] | град | 40 |
| 19 | Внеосность толкателя кулачкового механизма | e | м | 0,006 |
| 20 | Числа зубьев зубчатых колёс | Z1 Z2 Z3 | - - - | 20 12 20 |
| 21 | Модуль зубчатых колёс Z1, Z2, Z3 | m | мм | 2,5 |
| 22 | Передаточное отношение планетарного механизма | UH4 | - | 1/4 |
| 23 | Число сателлитов в планетарном механизме | K | - | 3 |
| 24 | Модуль зубчатых колёс планетарного механизма | m' | мм | 5 |
