Курсовая работа 72: Проектирование и исследование механизмов гайковырубного автомата вариант Б

Проектирование и исследование механизмов гайковырубного автомата

Реферат

Расчетно-пояснительная записка содержит Проектирование и исследование механизмов гайковырубного автомата, определение действующих силовых факторов, исходя из закона его движения, расчет силовых факторов, действующих в кинематических парах механизма с учетом геометрии масс звеньев; расчет и исследование кулачкового механизма.
Данная записка содержит 23 страницы машинописного текста,
17 рисунков, 5 таблиц.
Ключевые слова: механизм,
структура,
динамика,
силовой расчет,
кулачковый механизм.

Содержание

• Реферат.....................................................................................................2
• Техническое задание..............................................................................4
• 1. Определение закона движения механизма...................................6
• 1.1. Определение размеров звеньев механизма.....................................6
• 1.2. Нахождение передаточных функций механизма...........................7
• 1.3. Определение суммарного приведенного момента инерции механизма....…9
• 1.4. Определение суммарного приведенного момента.......................10
• 1.5. Построение графика суммарной работы..........….........................12
• 1.6. Определение угловой скорости звена приведения ......................13
• 1.7. Определение углового ускорения звена приведения…...............14
• 1.8. Определение момента инерции дополнительной маховой массы....14
• 2. Силовой расчет механизма.............................................................14
• 2.1. Цели и задачи силового расчета.....................................................14
• 2.2. Определение скоростей и ускорений звеньев и кинематических пар..14
• 2.3. Нахождение главных векторов сил и моментов инерции...........15
• 2.4. Нахождение неизвестных сил и моментов...................................16
• 3. Проектирование кулачкового механизма...................................17
• 3.1. Исходные данные и основные этапы проектирования................17
• 3.2. Определение кинематических передаточных функций кулачкового механизма......17
• 3.3. Определение основных размеров кулачкового механизма.........19
• 3.4. Определение координат и построение профиля кулачка из условия ограничения угла давления….20
• 4. Проектирование цилиндрической эвольвентной зубчатой передачи и планетарногo редуктора....22
• 4.1. Цели и задачи расчета эвольвентного зацепления…………...……….22
• 4.2. Проектирование зубчатой передачи…………...……………………….…….22
• 4.3. Построение проектируемой зубчатой передачи………………….…….22
• 4.4. Проектирование планетарного редуктора …...….………………….…….22
• 4.5. Построение графика скоростей …………...…………….……………….…….22
• Заключение............................................................................................22
• Ссылки...............…….............................................................................23

Техническое задание

Автомат предназначен для изготовления гаек из полосовой стали. Движение от электродвигателя 1 через планетарный редуктор 2-в и зубчатую передачу 5-6 передается на вал 7 шестизвенного кривошипно-ползунного механизма 7-12 (ОАВСD) . Во время длинного хода Н1 ползуна 11 влево, начиная с положения механизма АIВIDI и кончая положением АIIВIIDII, с помощью пуансонов, закрепленных на ползуне 11,и матриц на ползуне ( челноке ) 13 производятся операции: 1) вырубка уголков в полосе 14, которая подается в зону штамповки с помощью механизма прерывистой (шаговой ) подачи (на схеме не показан); 2) пробивка отверстия под резьбу; 3) отрубка гаек от полосы и 4) чеканка фаски.
После этого ползун 11 совершает короткий ход Н2 вправо, до положения механизма АIIIВIIIDIII , во время которого челнок 13, до этого неподвижный, перемещается вверх и выставляет на позицию штамповки калибровочную матрицу для зачистки граней гайки. Далее ползун 11 совершает короткий ход влево ( до положения механизма АIIIIВIIIIDIIII), во время которого и производится зачистка граней гайки ( калибровка ).
Графики изменения усилия Fс , действующего на ползун 11 при работе автомата, заданы. Во время длинного хода ползуна 11 назад ( вправо ) осуществляются отвод калибровочной матрицы 13 вниз и шаговая подача полосы 14. Челнок 13 с матрицами приводится в движение кулачково-рычажным механизмом 15-16-13; пружина 17 служит для возврата челнока в исходное положение.
Для обеспечения необходимой равномерности движения на кривошипном валу 7 закреплен маховик 18.

Чертежи

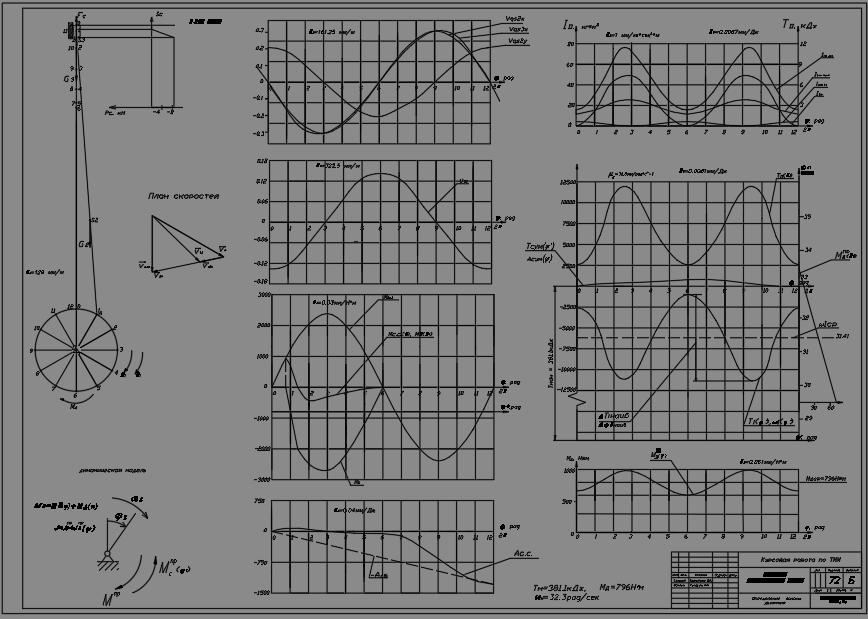

Лист 1 - Определение закона движения

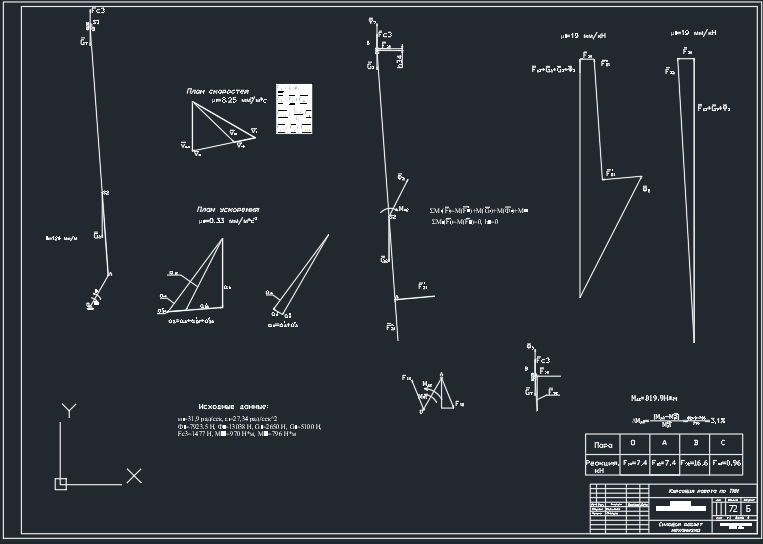

Лист 2 - Силовой расчет

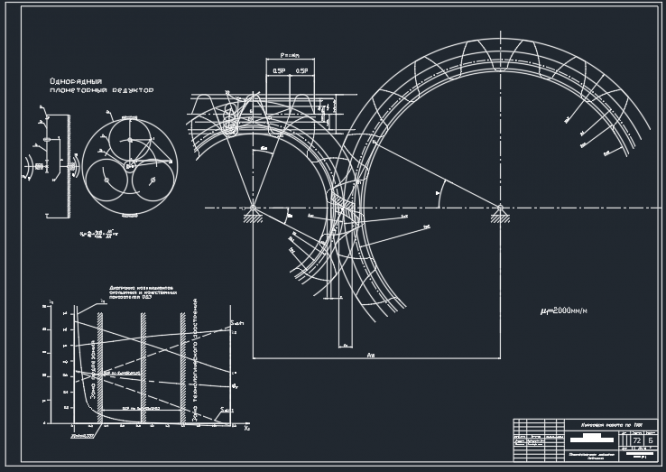

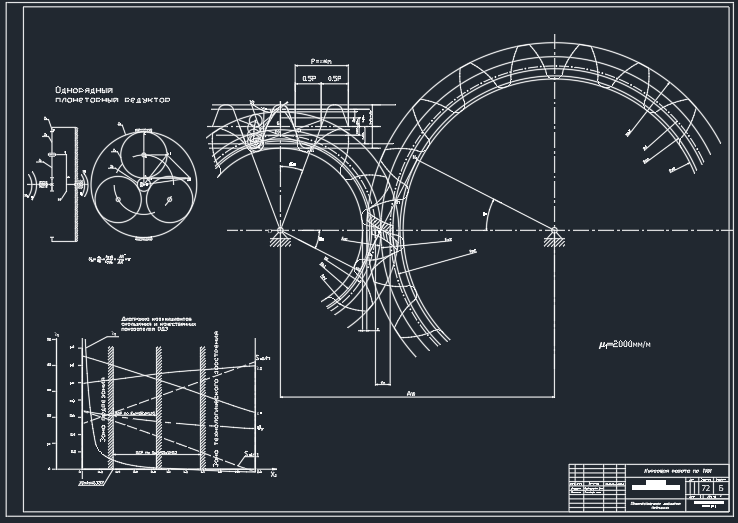

Лист 3 - Проектирование зубчатой передачи

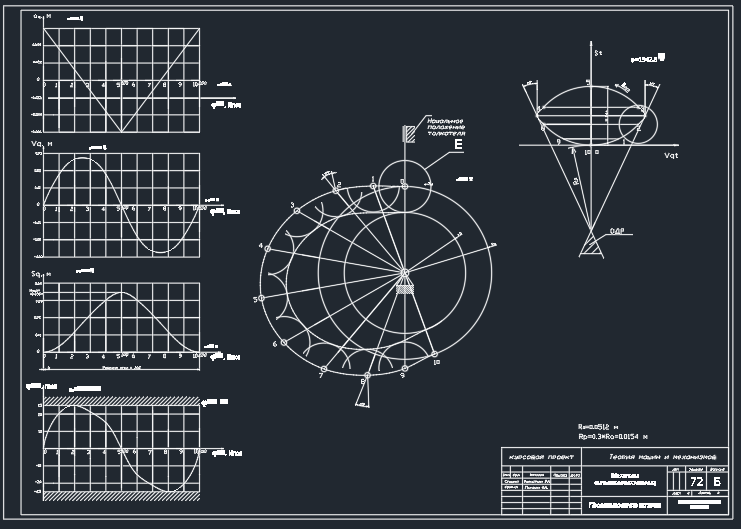

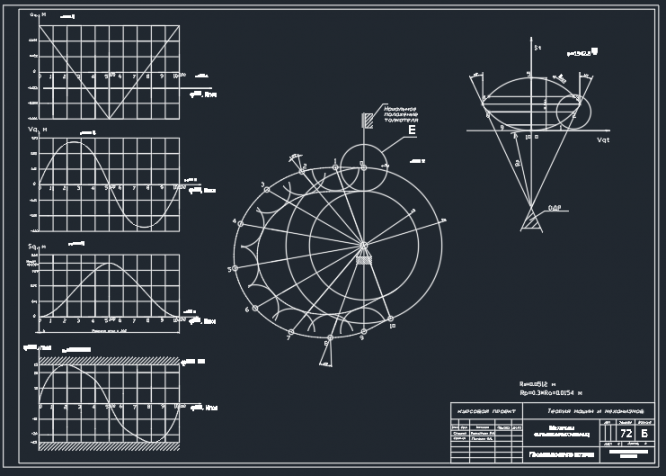

Лист 4 - Проектирование кулачкового механизма
