Курсовая работа 71: Проектирование и исследование механизмов гильотинных ножниц вариант Г

Проектирование и исследование механизмов гильотинных ножниц

Содержание

• Техническое задание 2
• Исходные данные 3

• Введение 4

• 1 Лист. Проектирование основного механизма компрессора и определение закона его движения 5

• 1.1 Определение размеров механизма 5

• 1.2 Построение графика аналога скоростей рабочего органа 5

• 1.3 Построение графика сил сопротивления, в зависимости от положения кривошипа 6

• 1.4 Определение приведенного момента сил сопротивления 7

• 1.5 Определение суммарной работы (из условия Ас+Аs =0) 9

• 1.6 Определение полной кинетической энергии Т(j) всего механизма 9

• 1.7 Расчет приведенных моментов инерции JII 9

• 1.8 График кинетической энергии Т_II () II группы звеньев 10

• 1.9. График кинетической энергии первой группы звеньев Т_I () 11

• 1.10 Необходимый момент инерции маховых масс 11

• 1.11 Момент инерции дополнительной маховой массы I_доп 12

• 1.12 Габаритные размеры и масса маховика 12

• 1.13 График (приближенный) угловой скорости 12

• 1.14 Определение кинетической энергии механизма в начальный момент времени и момента 13

• 2 Лист. Силовой расчет механизма 14

• 2.1 Исходные данные 14

• 2.2 Расчет действительных скоростей согласно плану скоростей 15

• 2.3 Расчет ускорений 15

• 2.4 Силовой расчет проводится аналитическим методом 17

• 3 Лист. Проектирование цилиндрической зубчатой передачи и планетарного редуктора 20

• 3.1. Выбор коэффициента смещения 21

• 3.2. Станочное зацепление 21

• 3.3. Построение цилиндрической зубчатой передачи 21

• 3.4. Расчет планетарного редуктора 22

• 4 Лист. Проектирование кулачкового механизма 24

• 4.1. Исходные данные и основные этапы проектирования 24

• 4.2 Построение графиков аq, Vq и S 24

• 4.3 Определение масштабов графиков aq, Vq и H 26

• 4.4 Определение начального радиуса кулачка с учетом допустимого угла давления 26

• 4.5 Построение профиля кулачка 26

• 4.6. Построение графика изменения угла давления 27

• Итоги

• Основные результаты 28

• Выводы 29

• Список использованной литературы 30


Техническое задание

Проектирование и исследование механизмов гильотинных ножниц

Гильотинные ножницы предназначены для резки листового металла. Они имеют следующие основные узлы: кривошипно-ползунный механизм 1, 2, 3 с двумя шатунами, станину 4, планетарный редуктор с числом зубьев колес Z1, Z2, Z3, Z4, зубчатую пару Z5, Z6, клиноременную передачу электродвигатель и кулачковый механизм для подачи листового металла .
Листовой металл режут двумя ножами – лезвиями – в вертикальной плоскости. Нижний нож неподвижен, закреплен на столе станины, а верхний закреплен на ползуне 3.
Подача листового металла осуществляется во время обратного хода ползуна с помощью кулачкового механизма с храповым колесом. Кулачек закреплен на кривошипном валу 1.

Исходные данные

Введение

В комплексных заданиях курсового проекта объект проектирования разбит на основные узлы, и для каждого из них рекомендована структурная схема механизма, наиболее удовлетворяющая исходным условиям. В числе этих механизмов могут быть рычажный и кулачковый, зубчатая передача и планетарный зубчатый механизм.
Выполнение курсового проекта предусматривает кинематическое проектирование, динамические и силовые расчеты механизмов. Проектирование механизма завершается построением его кинематической схемы с размерами для дальнейшего конструктивного оформления и прочностного расчета деталей механизма.
При выполнении проекта применяют аналитические и графические методы расчета. Аналитические методы позволяют получить любую требуемую точность результата. В настоящее время на кафедре теории механизмов МГТУ имеются программы расчетов кинематических и динамических параметров различных рычажных механизмов, сил в кинематических парах и износа контактирующих поверхностей, зубчатого зацепления и кулачковых механизмов.
Графические методы менее точны, но более наглядны, их применяют если нет возможности применить ЭВМ, а также для контроля правильности аналитического решения и при отладке программ для ЭВМ.
При графическом изображении физических величин масштаб обозначается буквой с индексом, указывающим, к какой величине он относится.

Чертежи

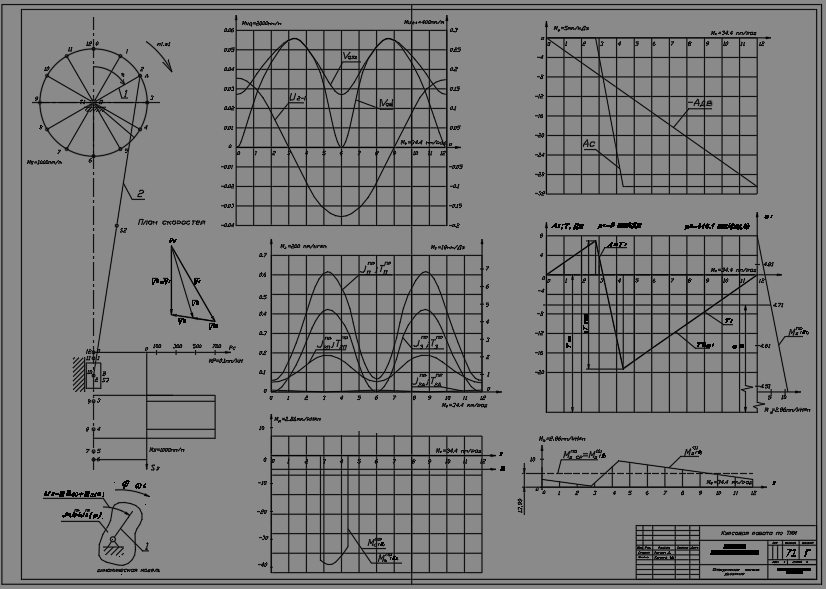

Лист 1 - Определение закона движения

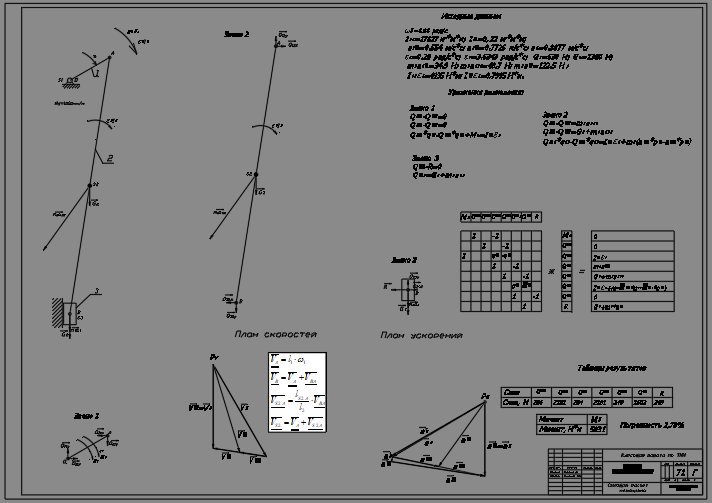

Лист 2 - Силовой расчет

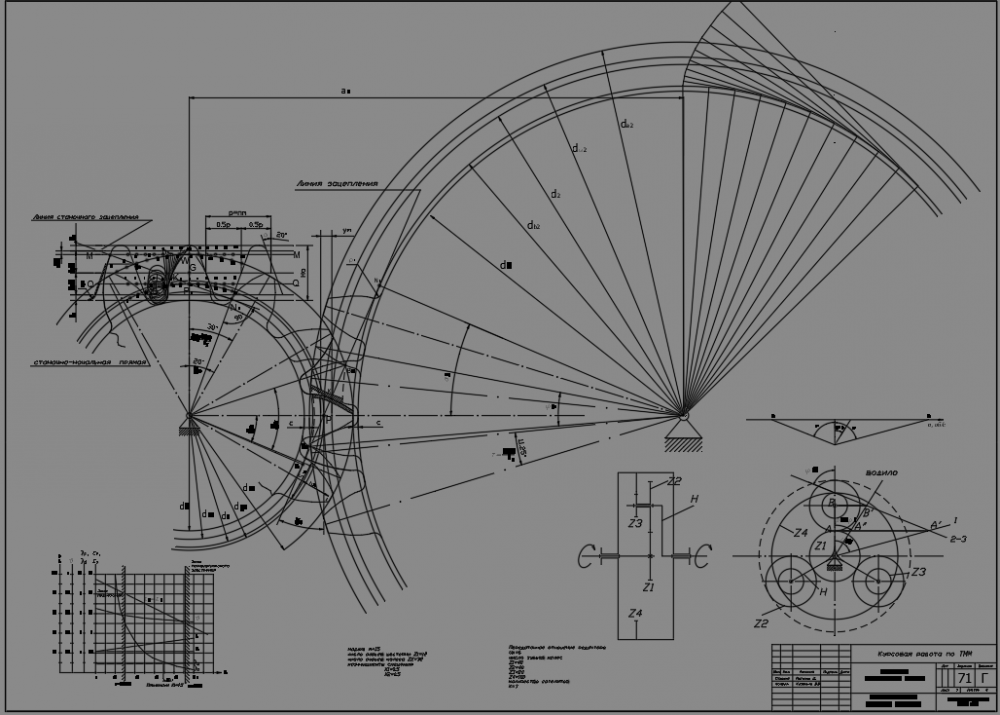

Лист 3 - Проектирование зубчатой передачи

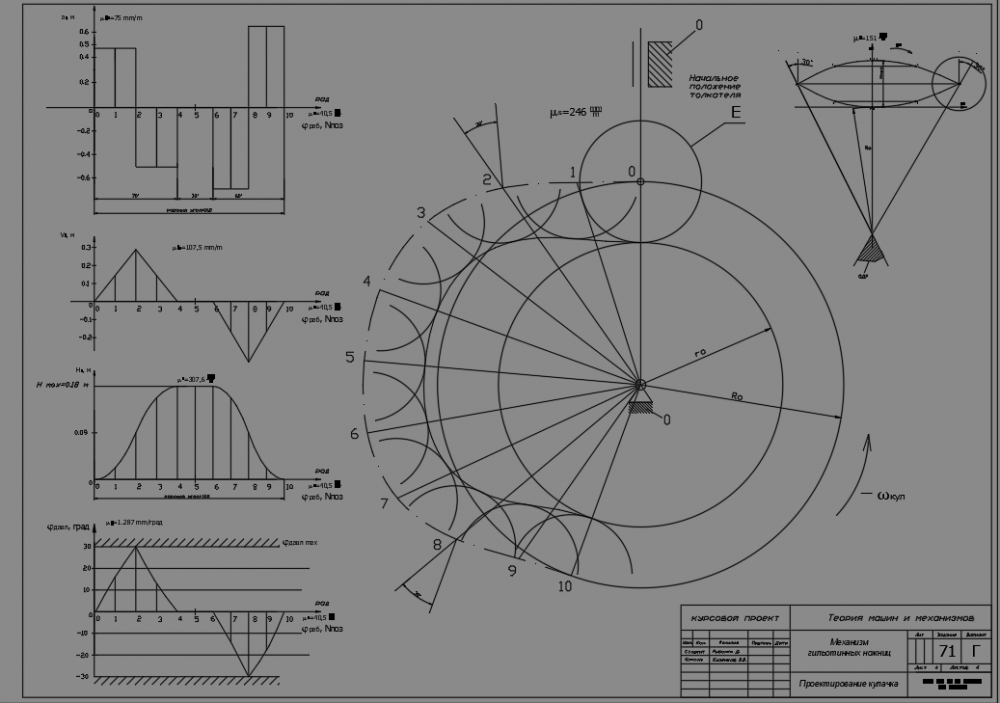

Лист 4 - Проектирование кулачкового механизма
