Курсовая работа 22: Проектирование и исследование механизмов судовой установки с двигателем внутреннего сгорания вариант В
-50%
Описание
Проектирование и исследование механизмов судовой установки с двигателем внутреннего сгорания
Реферат
Расчетно-пояснительная записка содержит 36 листов машинописного текста, 5 таблиц, 3 рисунка.Расчетно-пояснительная записка содержит расчеты и проектирование механизмов плунжерного насоса простого действия, определение закона движения механизма, силовой расчет механизма, проектирование зубчатой передачи и планетарного механизма, проектирование кулачкового механизма.
Содержание
- Исходные данные 4
- Определение закона движения механизма 6
- Проектирование механизма 6
- Силы, действующие на звенья механизма 6
- Построение графика силы 7
- Построение планов возможных скоростей 7
- Построение графиков приведенных моментов 8
- Построение графика суммарного приведенного момента 9
- Построение графика суммарной работы 10
- Построение графиков приведенных моментов инерции II группы звеньев 10
- Построение графика полной кинетической энергии всего механизма 11
- Построение графика кинетической энергии II группы звеньев 11
- Построение графика кинетической энергии I группы звеньев 11
- Определение необходимого момента инерции маховых масс 12
- Построение графика угловой скорости 12
- Определение момента инерции дополнительной маховой массы 14
- Выбор электродвигателя и построение механических характеристик 15
- Силовой расчет механизма 17
- Построение плана скоростей 17
- Построение плана ускорений 18
- Силы и моменты сил, действующие на механизм 19
- Определение сил в кинематических парах 19
- Проектирование зубчатой передачи и планетарного механизма 21
- Исходные данные программы 21
- Идентификаторы, обозначения и наименования результирующих величин 22
- Расчет зубчатой передачи на ЭВМ 23
- Выбор коэффициентов смещения 25
- Построение профиля зуба, изготовляемого реечным инструментом 26
- Построение проектируемой зубчатой передачи 28
- Проектирование планетарного зубчатого механизма 29
- Проектирование кулачкового механизма 31
- Построение кинематических диаграмм методом графического интегрирования 31
- Определение основных размеров кулачкового механизма 33
- Построение профиля кулачка 33
- Построение графика изменения угла давления 34
- Заключение 35
- Список литературы 36
Краткое описание работы механизма
Судовая силовая установка с двигателем внутреннего сгорания мощностью 40—80 л.с. используется в качестве главной на буксирных катерах небольшой мощности и транспортных судах речного флота. Такая силовая установка располагается в кормовой части судна (рис.1.1) и состоит из следующих основных частей: двухцилиндрового двигателя внутреннего сгорания 1, реверс-редуктора 2, гребного вала 3 и гребного винта 4.
Рис. 1.1 Общий вид установки |

Рис. 1.2 Кинематическая схема механизмов двигателя |

Рис. 1.3 Индикаторная диаграмма двигателя |

Рис. 1.4 Схема кулачкового механизма |

Рис. 1.5 Закон изменения ускорения толкателя кулачкового механизма |
Реверс-редуктор (рис.1.6) состоит из планетарного реверса (реверсивной муфты) и одноступенчатого редуктора из цилиндрических колес 6 и 7. Планетарный реверс представляет собой дифференциал с цилиндрическими прямозубыми β=0) колесами 2, 3, 4 и 5. Вал водила 1 постоянно соединен с коленчатым валом двигателя. Колесо 7 редуктора передает вращение гребному валу и винту.
Для движения судна вперед включается фрикционная муфта L, связывающая колеса 2 и 5, вследствие чего водило 1, колеса 2, 3, 4 и 5 вращаются как одно целое вокруг геометрической оси колеса 2 и водила. Передаточное отношение реверса при этом будет равно i12 пр= +1.
При движении судна назад замыкается фрикционная муфта М (муфта L при этом выключается), вследствие чего колесо 5 останавливается и колесо 2 получает вращение в обратную сторону. Передаточное отношение реверса при этом станет i12 об= -1.
Для остановки гребного вала, а, следовательно, и судна, т. е. для холостого хода двигателя, необходимо выключить обе фрикционные муфты.

Рис. 1.6 Кинематическая схема реверс-редуктора |
Исходные данные
Таблица 1.Параметр | Обозначение | Размерность | Значение | |
1 | Средняя скорость поршня | (VB)ср | м/с | 5.0 |
2 | Отношение длины шатуна 2 (4,6) к длине кривошипа 1 | lAB/lOA | - | 4.0 |
3 | Отношение расстояния от центра тяжести шатуна до точки A к длине шатуна | lAS/lAB | - | 0.333 |
4 | Диаметр цилиндров | d | м | 0.19 |
5 | Число оборотов коленчатого вала двигателя | n1 | Об/мин | 500 |
6 | Число оборотов гребного винта при номинальной нагрузке | nB= n7 | Об/мин | 304+-2% |
7 | Эффективная мощность двигателя при номиальной нагрузке | Ne | Л.с. | 85 |
8 | Вес коленвала с маховиком | G1 | кг | 680 |
9 | Вес шатуна | G2, G4 | кг | 33 |
10 | Вес поршня | G3,G5 | кг | 31 |
11 | момент инерции коленвала без маховика | I10 | кг.м2 | 4.85 |
12 | Момент инерции шатуна относительено оси, проходящей через центр тяжести шатуна | I2S;I4S | кг.м2 | 1.8 |
13 | Момент инерции движущихся частей реверс редуктора | Iррпр | кг.м2 | 18.84 |
14 | Маховый момент гребного вала с винтом | GD2 | кг.м2 | 1150 |
15 | Механический КПД двигателя | t1 | - | 0.76 |
16 | Коэффициент неравномерности вращения коленчатого вала при неравномерной нагрузке | δ | - | 1/80 |
17 | Угловая координата кривошипа для силового расчета | j1 | град | 210 |
18 | Наибольшее перемещение точки В толкателя | hB | м | 0.020 |
19 | Наименьший радиус кулачка | Rmin | м | 0.075 |
20 | Длина ВС толкателя | lBC | м | 0.16 |
21 | Горизонтальная проекция межосевого расстояния | l1 | м | 0.120 |
22 | Отношение сторон DBCD на толкателе | LBC;lCD;lBD | - | 1:0,6:0,6 |
23 | Угол рабочего профиля кулачка | dраб | град | 216 |
24 | Отношение абсолютных значений ускорений толкателя при его подьеме | n под = | - | 1.25 |
25 | Максимально допустимый угол давления в кулачковом механизме | aдоп | град | 37 |
26 | Межосевое расстояние зубчатых колес планетарного механизма | 288 | ||
27 | Модуль зубьев колес реверса | 8 | ||
28 | Число сателлитов в планетарном реверсе | 3 | ||
29 | Межосевое расстояние колес редуктора | 225 | ||
30 | Модуль зубьев колес редуктора | 12 | ||
31 | Угол наклона линии зубьев колес редуктора | 30 | ||
32 | Параметры исходного реечного инструмента | 20 1 0.25 |
Таблица 2
Путь поршня (в долях Н) | S/H | 0 | 0.025 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
Сжатие | 0.29 | 0.23 | 0.2 | 0.16 | 0.1 | 0.06 | 0.04 | 0.03 | 0.015 | 0.008 | 0.007 | 0.006 | 0.002 | |
Расширение | 0.29 | 1 | 0.9 | 0.71 | 0.5 | 0.36 | 0.29 | 0.24 | 0.17 | 0.165 | 0.135 | 0.115 | 0.002 |
Чертежи

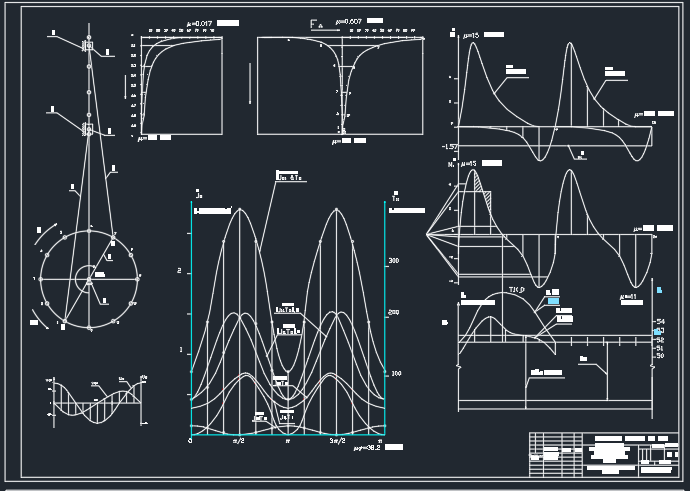

Лист 1 - Определение закона движения механизма ![]()

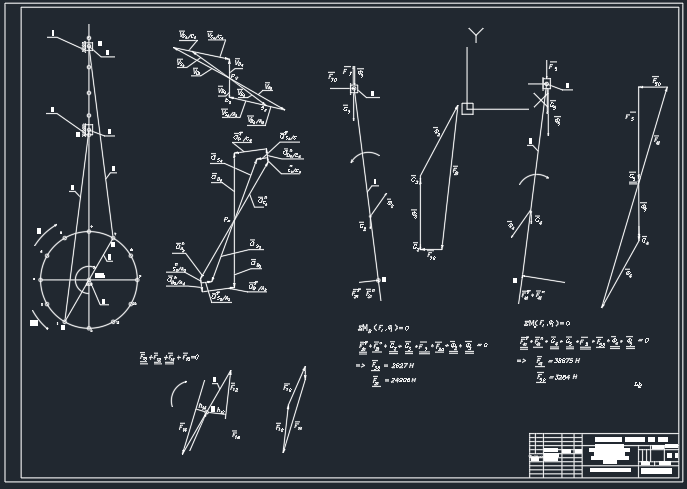

Лист 2 - Силовой расчет механизма ![]()

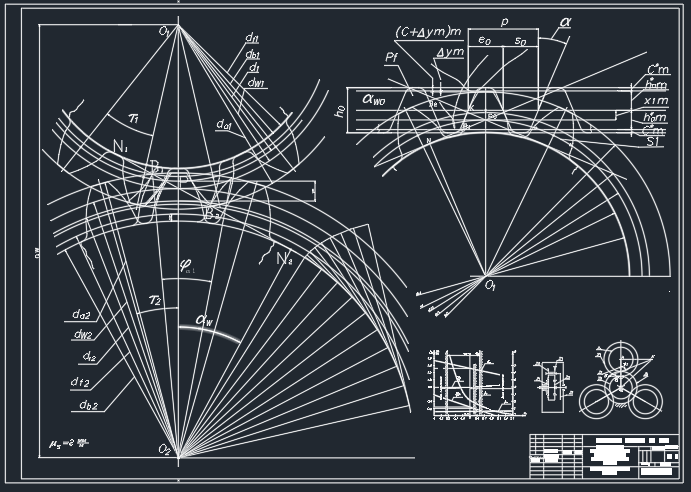

Лист 3 - Проектирование зубчатой передачи ![]()

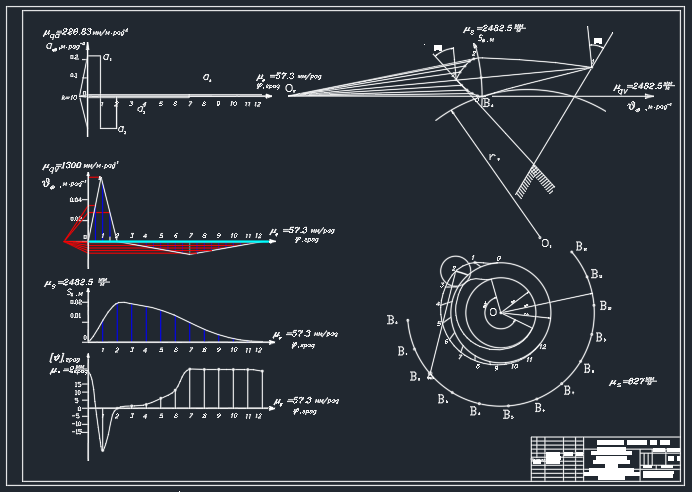

Лист 4 - Проектирование кулачкового механизма плунжерного насоса двигателя ![]()
Характеристики курсовой работы
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
409
Качество
Идеальное компьютерное
Размер
1,6 Mb
Список файлов
Титульный лист.docx
Реферат.doc
Содержание.doc
Лист 1.doc
Лист 2.doc
Лист 3.doc
Лист 4.doc
Заключение.doc
DIADA.xls
Чертежи.dwg
