Лаба 4; ДВГУПС; Исследование временных и частотных характеристик простейших электронных цепей, Вариант 9

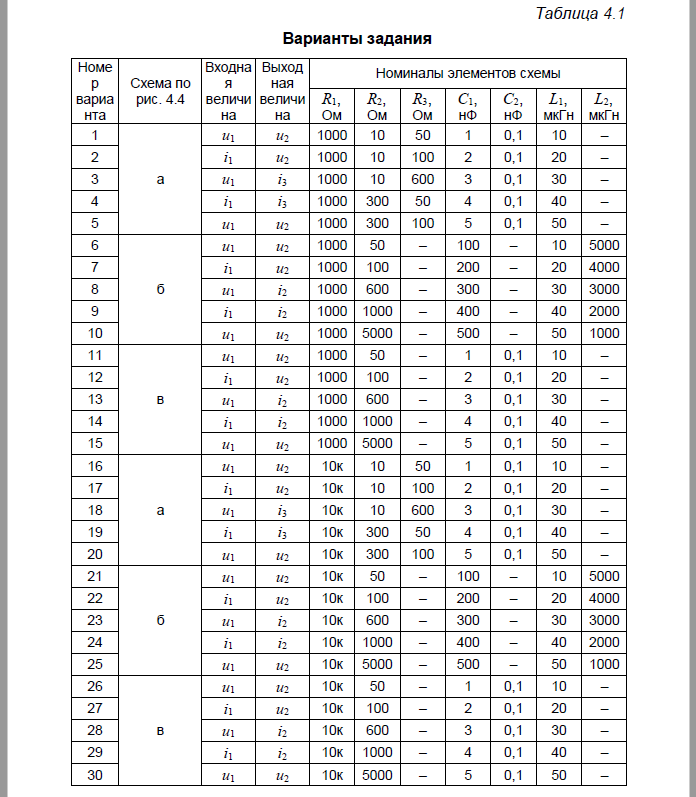

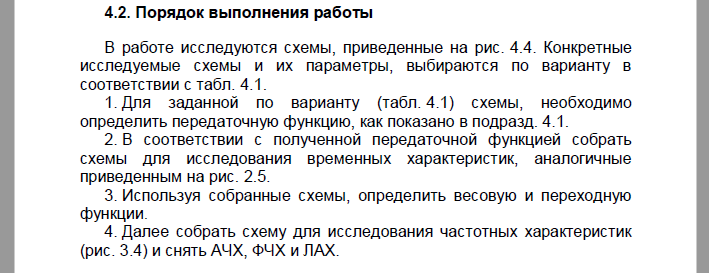

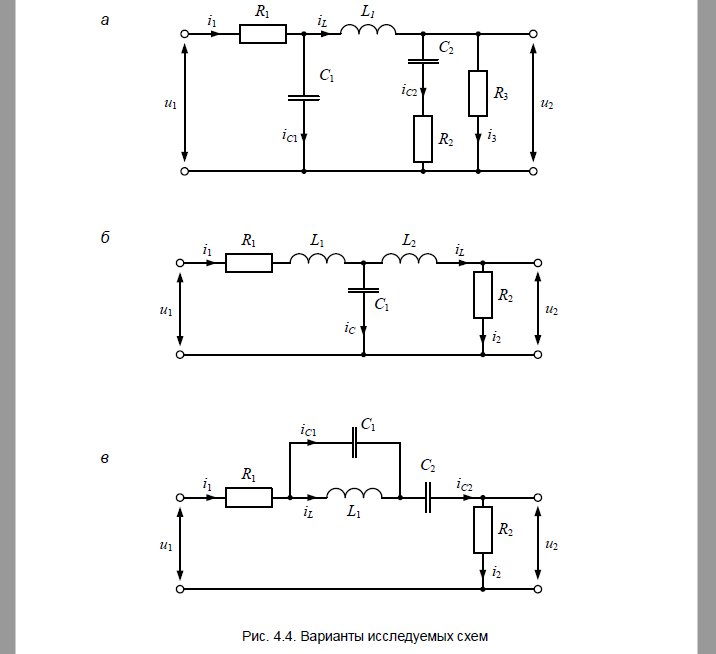

ДВГУПС; Исследование временных и частотных характеристик простейших электронных цепей В работе исследуются схемы, приведенные на рис. 4.4. Конкретные исследуемые схемы и их параметры, выбираются по варианту в соответствии с табл. 4.1. 1. Для заданной по варианту (табл. 4.1) схемы, необходимо определить передаточную функцию, как показано в подразд. 4.1. 2. В соответствии с полученной передаточной функцией собрать схемы для исследования временных характеристик, аналогичные приведенным на рис. 2.5. 3. Используя собранные схемы, определить весовую и переходную функции. 4. Далее собрать схему для исследования частотных характеристик (рис. 3.4) и снять АЧХ, ФЧХ и ЛАХ..
