3.5. Система автоматического регулирования температуры воздуха, подаваемого в зерносушилку

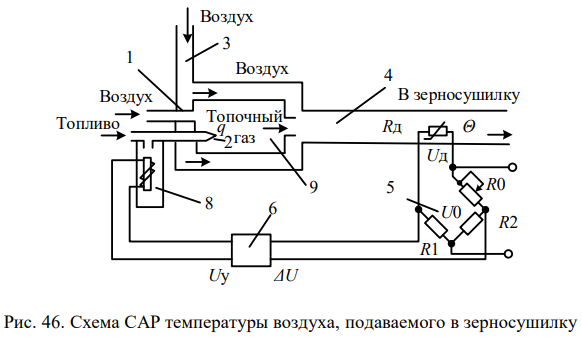

На рис. 46 приведена САР температуры Θ воздуха, подаваемого в зерносушилку из системы подогрева, включающей в себя теплогенератор 1 с форсункой 2 для распыления жидкого топлива и трубопроводы 3 и 4 для смешивания воздуха и топочных газов. Температура воздуха Θ контролируется датчиком температуры – терморезистором RД, включенным в мостовую схему 5, которая с помощью резистора R0 обеспечивает задание требуемого значения температуры воздуха, подаваемого в зерносушилку. Посредством мостовой схемы также сравнивается напряжение U, пропорциональное температуре Θ, с задающим напряжением U0 (мостовая схема одновременно выполняет функции задающего и сравнивающего органов). Сигнал разбаланса мостовой схемы (сигнал рассогласования) ΔU=U0–U усиливается электронным усилителем 6, выходное напряжение которого UУ управляет заслонкой 7 с 51 помощью электромагнита 8. За счет соответствующего изменения перемещения Х заслонки обеспечивается изменение количества топлива q, сжигаемого в камере сгорания 9 теплогенератора. Тем самым регулируется величина температуры воздуха.
