3.2. Система автоматического регулирования температуры в печи

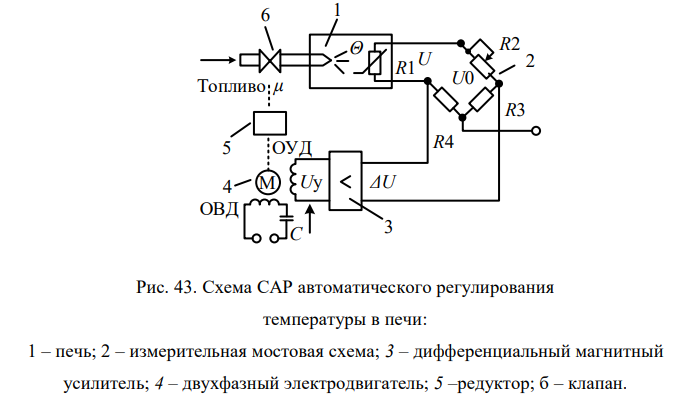

На рис. 43 приведена схема САР температуры в печи для обжига кирпича. В данной системе печь представляет собой объект регулирования, регулируемой величиной которого является температура Θ в печи, а регулирующим (управляющим) воздействием – линейное перемещение клапана μ, от величины которого зависит количество топлива, подаваемого в форсунку, а следовательно, и количество теплоты, выделяемой при его сгорании. Внешним возмущающим воздействием f является совокупность разнообразных факторов: исходной влажности, температуры обжигаемого кирпича, изменения температуры и влажности атмосферного воздуха. При исследовании системы можно ограничиться учетом влияния на объект регулирования исходной влажности кирпича, рассматривая ее как основное возмущающее воздействие. Функции воспринимающего органа (ВО) в САР выполняет медный терморезистор R1, включенный в мостовую схему, обеспечивающую задание требуемого значения температуры в печи посредством резистора R2. Мостовая схема также сравнивает напряжение U,пропорциональное температуре в печи Θ, c задающим напряжением U0, т. е. она помимо функций задающего органа (ЗО) выполняет функции сравнивающего органа (элемента)
