Курсовая работа: 3.4. Система автоматического регулирования температуры воздуха, подаваемого в топку котла вариант 5

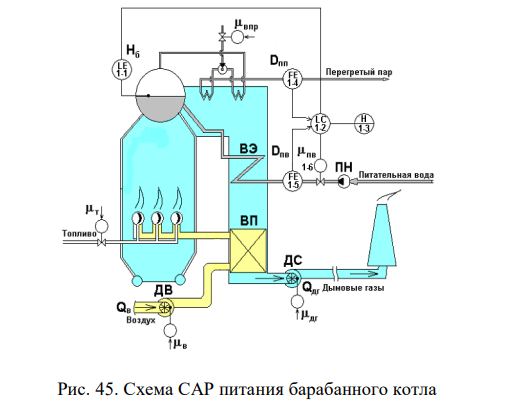

3.4. Система автоматического регулирования температуры воздуха, подаваемого в топку котла На рис. 45 показана схема САР питания барабанного котла. Принято, что максимально допустимые отклонения уровня воды в барабане составляют ±100 мм от среднего значения, установленного заводом-изготовителем. Среднее значение уровня может не совпадать с геометрической осью барабана. Максимально допустимые отклонения уточняют в процессе эксплуатации. Снижение уровня за пределы водомерного стекла, устанавливаемого на барабане, считается «упуском» воды, а превышение его верхней видимой части – «перепиткой». Расстояние между этими критическими отметками 400 мм. В переходных режимах изменение уровня происходит довольно быстро, поэтому регулятор питания для обеспечения малых отклонений уровня должен поддерживать постоянство соотношения расходов питательной воды и пара. Эту задачу выполняет регулятор, который перемещает клапан при появлении сигнала небаланса между расходами питательной воды GПВ в и пара GПП . В качестве объекта регулирования в данной системе целесообразно рассматривать барабан. В таком случае регулирующим воздействием на входе объекта будет расход топлива (природный газ или жидкое топливо – мазут) ( ) G p T , посредством изменения которого обеспечивается компенсация отклонений уровня в барабане котла H p( ) , возникающих вследствие изменения внешних возмущающих воздействий (изменения расхода питательной воды в барабане котла ( ) G p ПВ и расход пара, уходящего из котла ( ) G p П . При исследовании САР в качестве главного возмущения следует рассматривать изменения расхода питательной воды в барабане, приняв условно, что все остальные возмущающие факторы постоянны.
