Лабораторная работа: Линейная электрическая цепь постоянного тока

Целью работы является экспериментальная проверка законов Кирхгофа, принципов наложения, взаимности и метода эквивалентного генератора.
ля исследования электрической цепи по схеме рисунок 2.2 протокола измерений используют: источники постоянного напряжения из блока МОДУЛЬ ПИТАНИЯ: э. д. с. Е1 = 9 В (UZ1), Е2 = 12 В (UZ2); измерительные приборы из блоков МОДУЛЬ ИЗМЕРИТЕЛЬНЫЙ постоянного тока. Пассивные элементы электрической схемы выбирают из блока МОДУЛЬ РЕЗИСТОРОВ. − Собрать электрическую цепь по схеме, приведенной на рис. 1П. Рекомендуемые значения R1= 100 или 150 Ом; R2= 100, 150, 220 или 330 Ом. При сборке электрической цепи воспользуйтесь схемой соединения модулей из протокола измерений (рисунок 2.3). − Проверить собранную электрическую цепь в присутствии преподавателя. − Включить автоматический выключатель QF блока МОДУЛЬ ПИТАНИЯ. Включить тумблер SA1 источников э. д. с. UZ1 и UZ2. − Установить величину резистора R3, при которой напряжение на резисторе будет 4-7 В. Стрелки амперметров PA1, PA2 и PA3 блока МОДУЛЬ ИЗМЕРИТЕЛЬНЫЙ должны отклоняться вправо. Величину сопротивления R3 занести в протокол измерений. − В протоколе наблюдений указать на схеме замещения положительные направления токов в ветвях, совпадающие с действительными направлениями. В 6 последующих опытах эти направления принять как положительные и при отклонении стрелки амперметра влево, измеренному значению тока приписывать знак минус. 2.1 Проверка выполнения законов Кирхгофа: − измерить величины э. д. с. Е1 источника UZ1 и Е2 источника UZ2. Измерить величины токов ветвей и напряжений на сопротивлениях цепи. Все измеренные величины занести в таблицу 2.1 протокола измерений. 2.2 Проверка выполнения принципов наложения и взаимности: − исключить из цепи э. д. с. UZ2 (рисунок 2.4). Измерить величины токов ветвей. Измеренные величины занести в таблицу 2.1. Восстановить схему цепи. − исключить из цепи э. д. с. UZ1 (рисунок 2.4). Измерить величины токов ветвей. Измеренные величины занести в таблицу 2.1. Восстановить схему цепи. 2.3 Определение параметров эквивалентного генератора: − в режиме короткого замыкания (R3 = 0) измерить ток Iкз. − в режиме холостого хода (ветвь с R3 разомкнута) измерить напряжение Uо. Данные измерений занести в таблицу 2.2. Восстановить схему цепи. 2.4 Определение экспериментальной зависимости 𝑰𝟑 = ƒ(𝑹𝟑): − Измерить ток I3 для указанных в таблице 2.3 величин сопротивления R3. Данные измерений занести в таблицу 2.3 протокола. − Утвердить протокол измерений у преподавателя. − Выключить автоматический выключатель QF блока МОДУЛЬ ПИТАНИЯ. 2.5 Протокол измерений к лабораторной работе № 2 «Линейная электрическая цепь постоянного тока»

СОДЕРЖАНИЕ
Лабораторная Работа № 2 ..........................................................................................4
1 Линейная электрическая цепь постоянного тока ..........................................4
1.1 Общие сведения ...................................................................................................4
2 Содержание и порядок выполнения работы..................................................5
2.1 Проверка выполнения законов Кирхгофа: ........................................................6
2.2 Проверка выполнения принципов наложения и взаимности: .........................6
2.3 Определение параметров эквивалентного генератора:....................................6
2.4 Определение экспериментальной зависимости 𝑰𝟑 = ƒ(𝑹𝟑):...........................6

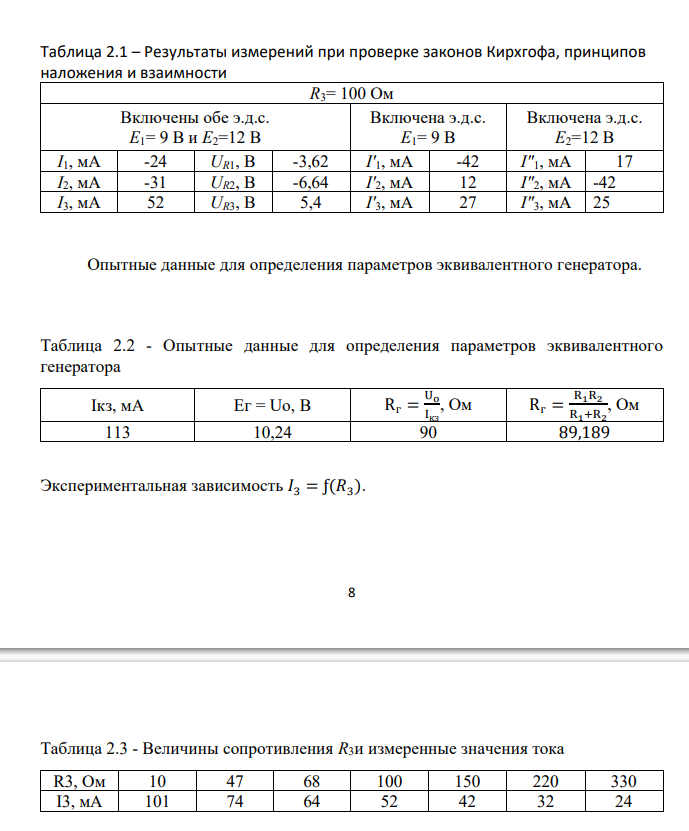

2.5 Протокол измерений к лабораторной работе № 2 «линейная электрическая цепь постоянного тока» .......................6
2.6 Содержание отчета ..............................................................................................9
3 Теоретическая часть .......................................................................................10
3.1 Метод Кирхгофа .................................................................................................10
3.2 Метод наложения...............................................................................................13
3.3 Метод эквивалентного генератора ...................................................................17
