Лабораторная работа: Исследование линейной разветвленной цепи постоянного тока вариант 4

1. Исследование линейной разветвленной цепи постоянного тока.
Цель работы. Проверить выполнение законов Кирхгофа, принципов наложения и взаимности, теоремы о линейных соотношениях.

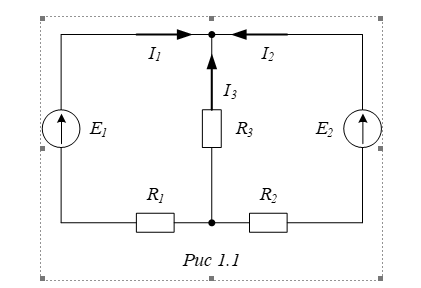

. Собрать схему (рис. 1.2) и установить значения ЭДС Е1, Е2 и сопротивлений R1, R2, R3, выбрав из табл. 1.1 свой вариант. 2. Экспериментальная проверка законов Кирхгофа и принципа наложения. Опыт 1. Ключ К1 установить в верхнее положение, ключ К2 – в нижнее, как это показано на рисунке. В схеме действует только ЭДС Е1, вместо Е2 включен проводник с сопротивлением равным нулю («закоротка»). Опыт 2. Ключ К2 установить в верхнее положение, ключ К1 – в нижнее. В схеме действует только ЭДС Е2, вместо Е1 включена «закоротка». Опыт 3. Перевести ключ К1 в верхнее положение. При этом включены обе ЭДС. 3. Показания приборов внести в верхние три строки табл. 1.2. В четвертую строку этой таблицы записать сумму показаний приборов в опытах 1 и 2. Сравнить результат с показаниями приборов в опыте 3.
Просуммировать значения токов в опытах 13 в соответствии с первым законом Кирхгофа. Результаты записать в правый столбец табл. 1.1. Убедиться, что закон выполняется. Подсчитать сумму падений напряжений в левом (1) и правом (2) контурах схемы для всех трех опытов. Результаты внести в табл. 1.2 и сравнить их с соответствующими ЭДС в каждом из опытов. 4. Проверка теоремы о линейных соотношениях при Е1=var, E2=const для токов I2, I3 и принципа взаимности для токов I1, I2. Опыт 4. Изменить значение ЭДС Е1. Для этого установить курсор на символ этого источника и после двойного щелчка левой клавишей мыши задать величину Е1=Е2. Показания приборов внести в табл. 1.3. Сюда же переписать и результаты опытов 2 и 3 из табл. 1.2.
5. Проверка принципа взаимности. Опыт 5. Ключ К2 перевести в нижнее положение. При этом в схеме действует лишь источник ЭДС Е1 с ее новым значением. Показания приборов внести в табл. 1.4. Переписать сюда же показания приборов из опыта 2. Сравнить показания амперметров. Вычислить те же токи по формулам, выведенным при подготовке к работе (п. 6), и результаты также внести в табл. 1.4.
