ДЗ: Расчёт разветвлённых цепей постоянного тока

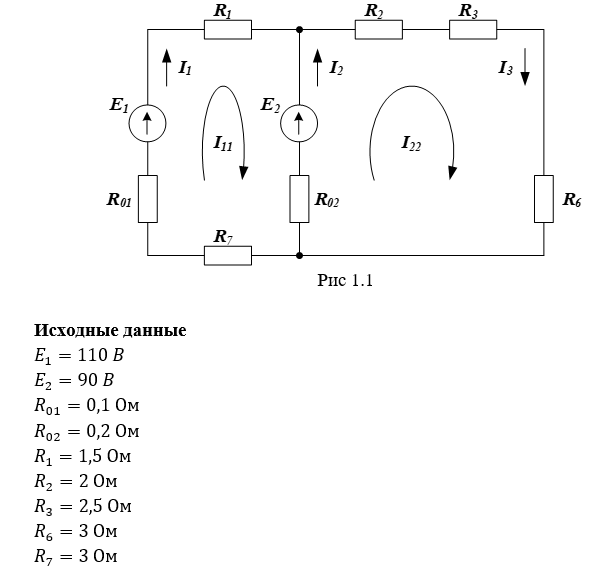

Для схемы (Рис 1.1) требуется определить по методу контурных токов токи в ветвях цепи и режимы работы источников энергии. Проверку провести методом непосредственного применения законов Кирхгофа. Составить баланс мощностей.
Задача 2

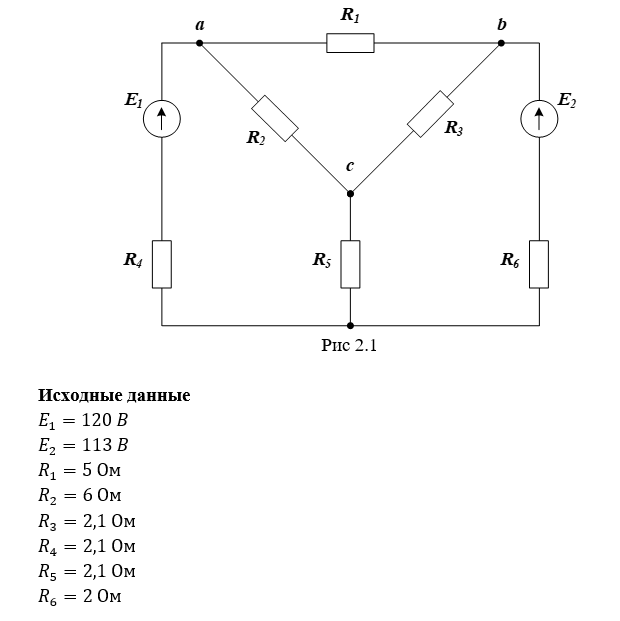

Для схемы (Рис 2.1) требуется определить по методу эквивалентного генератора ток в ветви с сопротивлением R6. Проверку провести при помощи метода узлового напряжения. При решении задачи применить преобразование треугольника сопротивлений в эквивалентную звезду.
Задача 3
Расчёт разветвлённой трёхфазной цепи, соединённой по схеме «звезда»

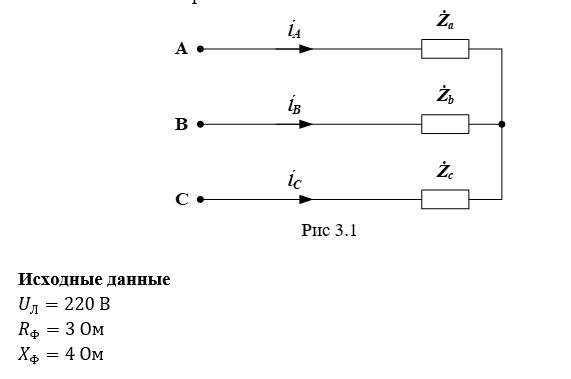

К трёхфазной линии подключены три одинаковых приёмника, соединённых звездой (Рис 3.1). Определить токи в фазах нагрузки и линейных проводах, а также потребляемую нагрузкой активную мощность в режимах:
а) симметричном трёхфазном;
б) при обрыве одной фазы нагрузки;
в) при коротком замыкании той же фазы нагрузки.
Построить для всех трёх режимов топографические диаграммы напряжений и показать на них векторы токов.
Задача 4. Расчёт разветвлённой трёхфазной
цепи с соединением «треугольник

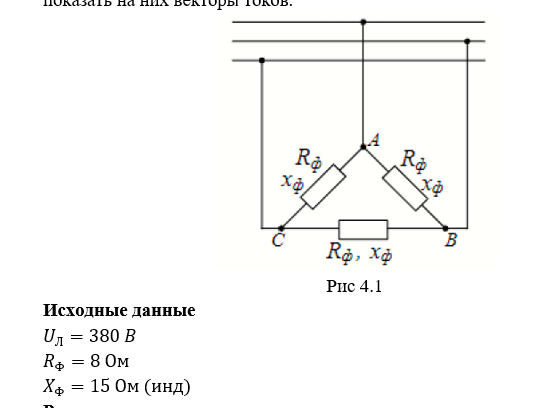

К трёхфазной линии подключён симметричный трёхфазный приёмник, соединённый треугольником (Рис 4.1).
Определить токи в фазах нагрузки и линейных проводах, а также потребляемую нагрузкой активную мощность в режимах:
а) симметричном трёхфазном;
б) при обрыве одной фазы приёмника;
в) при обрыве линейного провода.
Построить для всех трёх режимов топографические диаграммы напряжений и показать на них векторы токов.

Лабораторная работа № 1
Резонанс напряжений в цепи однофазного переменного тока

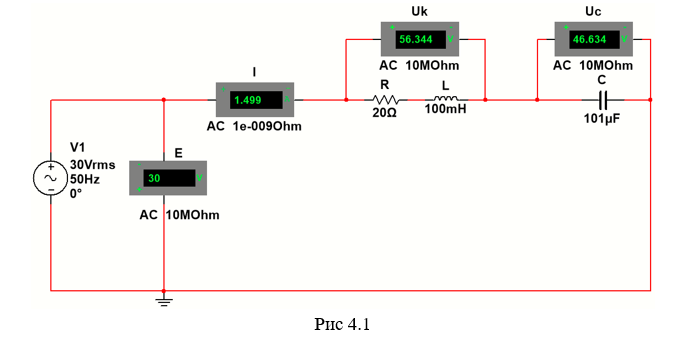

Цель работы: экспериментальная проверка основных соотношений для неразветвлённой цепи переменного тока, содержащей активное сопротивление, индуктивность, ёмкость и получение резонанса напряжений в этой цепи путём изменения индуктивности.
Лабораторная работа № 2
Резонанс токов в цепи однофазного переменного тока

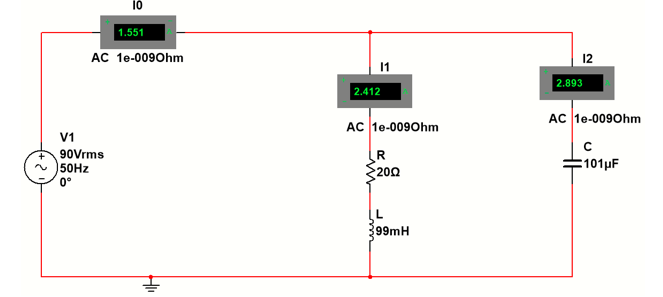

Цель работы: экспериментальная проверка основных соотношений для цепи переменного тока, состоящей из параллельно соединённых катушки индуктивности и конденсатора, и получения в этой цепи резонанса токов.
