ДЗ: Анализ линейной цепи синусоидального тока

Для заданного варианта схемы цепи с параметрами активных элементов, указанных в таблице 2 и параметрами пассивных элементов из таблицы 3 выполнить:

1. Преобразовать схему к трехконтурному виду.
2. Для преобразованной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.
3. Выполнить обратное преобразование схемы.
4. Для исходной схемы:

4.1. Проверить баланс мощности.
4.2. Построить ТВДН для всех внутренних контуров и для внешнего контура.
4.3. Построить ВДТ.
4.4 Определить показания ваттметров.
4.5 Определить показания вольтметра.
4.6. Построить на одном графике i₃(t), i₅(t) ), i₆(t) и i₈(t). Проверить на построенном графике выполняемость первого закона Кирхгофа.

1. При разомкнутых ключах К (ключи нормально замкнуты) подобрать C2 так, чтобы в R2 протекал максимальный ток.
2. Для всех вариантов: f=50 Гц; M12=0,016 Гн; M13=0,032 Гн.

Таблица 1 – Варианты исходных данных



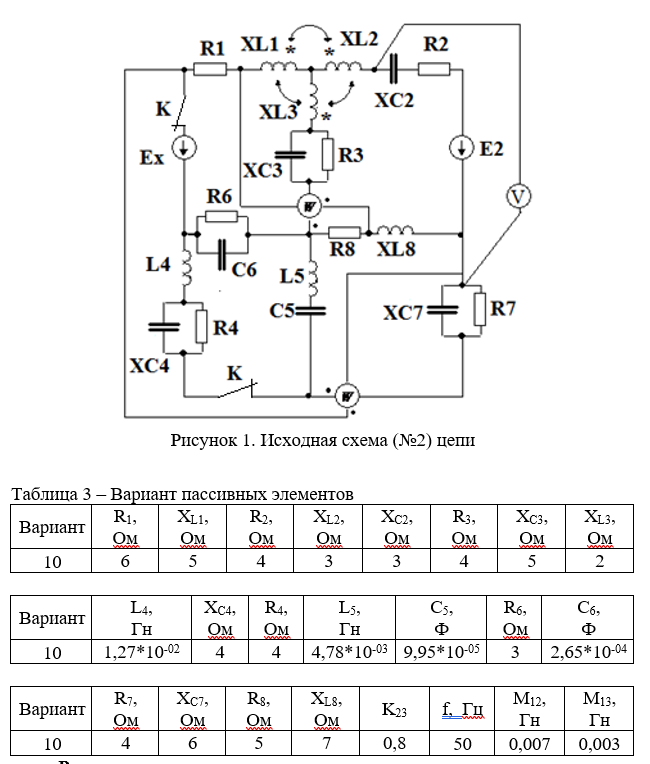

Таблиц 2 – Параметры активных элементов
