Задача: Произвольно задавшись направлением тока, проходящего через каждый элемент цепи
Описание

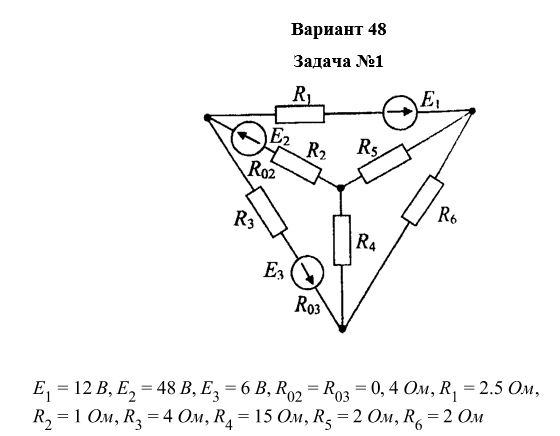

1. Произвольно задавшись направлением тока, проходящего через каждый элемент цепи, и направлением обхода контуров составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. 2. Преобразовать исходную трехконтурную схему в двухконтурную, заменив «треугольник» сопротивлений эквивалентной «звездой».
3. Для двухконтурной схемы составить систему уравнений для расчета токов, используя законы Кирхгофа. Рассчитать эти токи.
4. Используя данные значения токов, рассчитать все токи, проходящие через каждый элемент цепи в трехконтурной схеме.
5. Изобразить исходную трехконтурную схему и, задав направления контурных токов, составить уравнения по методу контурных токов.
7. Составить баланс мощностей для заданной схемы.
8. Построить в масштабе потенциальную диаграмму для внешнего контура, определив отдельно потенциалы всех промежуточных точек между элементами контура.
Характеристики решённой задачи
Просмотров
1
Качество
Идеальное компьютерное
Размер
579,3 Kb
Список файлов
file_607_UjxFmAcR8w.docx
