ДЗ: Расчет цепи синусоидального тока с магнитно-связанными катушками

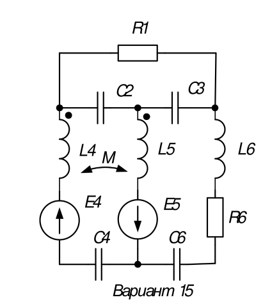

Для электрической схемы, соответствующей номеру варианта выполнить следующее:
1. Составить и решить систему уравнений по законам Кирхгоффа без учета магнитных связей между катушками.
2. Составить и решить систему уравнений по законам Кирхгоффа с учетом магнитных связей между катушками.
3. Составить и решить систему уравнений по методу контурных токов с учетом магнитных связей между катушками.
4. Построить векторную диаграмму токов и топографическую диаграмму напряжений вдоль любого контура.
5. Составить уравнение баланса активных и реактивных мощностей.

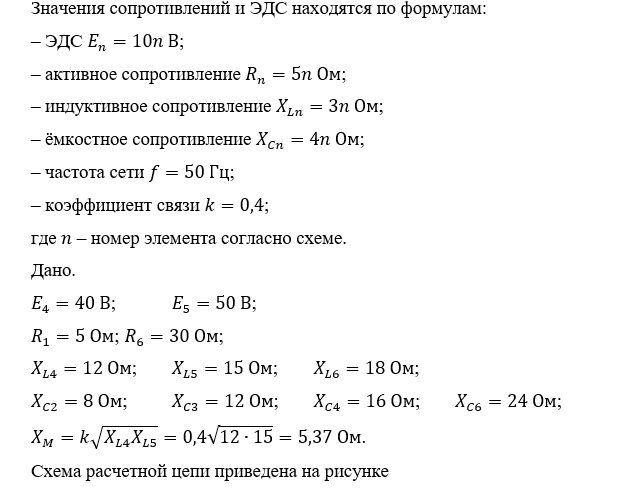

Значения сопротивлений и ЭДС находятся по формулам:
– ЭДС ;
– активное сопротивление ;
– индуктивное сопротивление ;
– ёмкостное сопротивление ;
– частота сети ;
– коэффициент связи ;
где – номер элемента согласно схеме.
