ДЗ: Разветвленная цепь синусоидального тока. Цепи с индуктивно связанными элементами
Описание
Часть первая
Считая, что индуктивная связь между катушками отсутствует, следует:
1) определить токи во всех ветвях заданной схемы;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений;
3) составить баланс активных и реактивных мощностей;
4) построить на одном графике кривые мгновенных значений ЭДС е2 и тока i3;
5) определить показание ваттметра.
Часть вторая

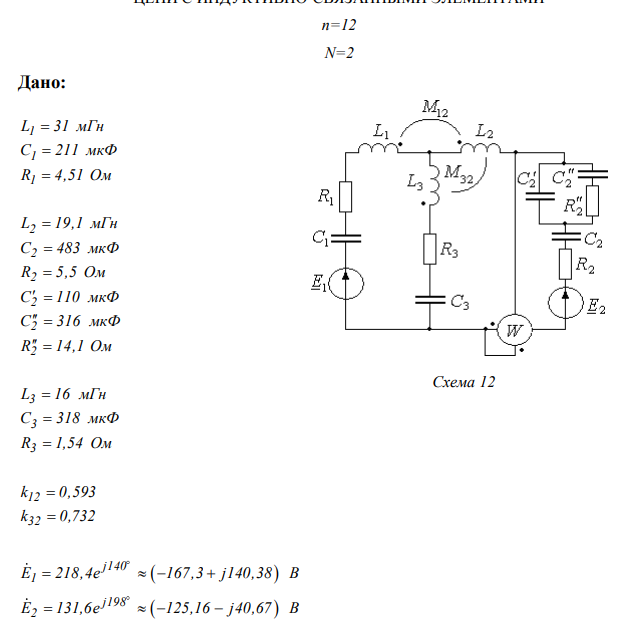

Для схем № 1, 2, 4, 6, 8-11, 13-17, 19, 21-24, 27, 29-30, учитывая взаимную индуктивность катушек, заданные значения коэффициентов связи и считая заданными ток и ЭДС второй ветви, необходимо:
1) определить неизвестные токи и ЭДС;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений.
Для остальных схем, учитывая взаимную индуктивность катушек, значения коэффициентов связи и считая заданными токи и ЭДС первой ветви, необходимо:
1) определить неизвестные токи и ЭДС;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений.
![]()
Считая, что индуктивная связь между катушками отсутствует, следует:
1) определить токи во всех ветвях заданной схемы;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений;
3) составить баланс активных и реактивных мощностей;
4) построить на одном графике кривые мгновенных значений ЭДС е2 и тока i3;
5) определить показание ваттметра.
Часть вторая
Для схем № 1, 2, 4, 6, 8-11, 13-17, 19, 21-24, 27, 29-30, учитывая взаимную индуктивность катушек, заданные значения коэффициентов связи и считая заданными ток и ЭДС второй ветви, необходимо:
1) определить неизвестные токи и ЭДС;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений.
Для остальных схем, учитывая взаимную индуктивность катушек, значения коэффициентов связи и считая заданными токи и ЭДС первой ветви, необходимо:
1) определить неизвестные токи и ЭДС;
2) построить векторную диаграмму токов и топографическую диаграмму напряжений.
