ДЗ: Расчетно-графическая работа

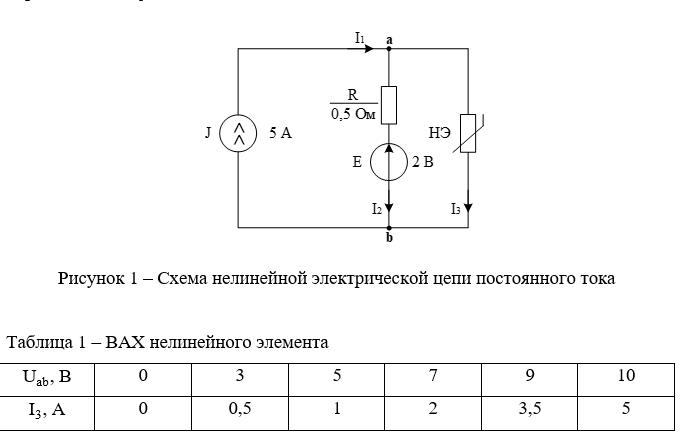

РАСЧЕТНО – ГРАФИЧЕСКАЯ И КОНТРОЛЬНАЯ РАБОТА №4 4.1 Задача №1 Расчет нелинейной цепи постоянного тока

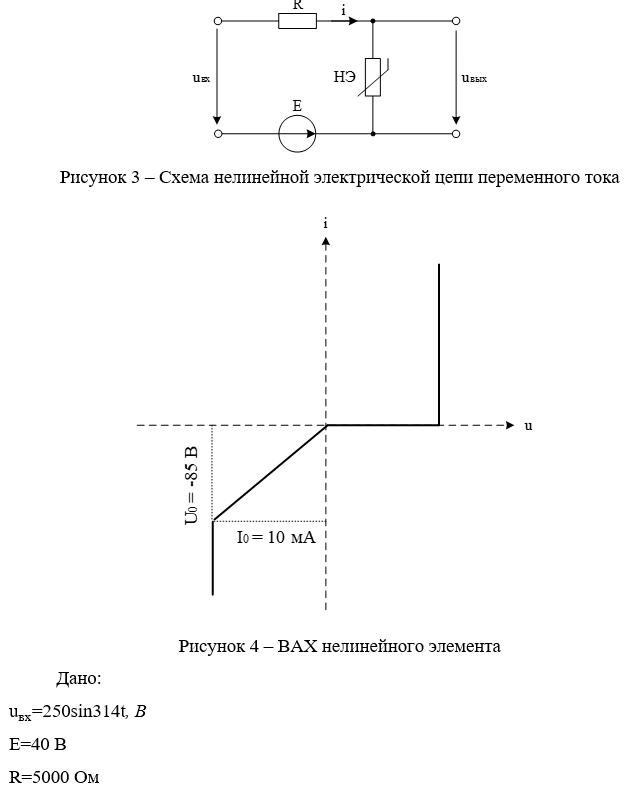

Задача №2 Расчет нелинейной цепи переменного тока. Нелинейные резистивные цепи Электрическая цепь, состоящая из последовательно соединенных линейного резистора R, нелинейного резистора HЭ и источника постоянной ЭДС Е, подключена к источнику синусоидального напряжения uвх(t)=Umsinωt. В зависимости от номера n, под которым фамилия студента записана в групповом журнале, цепь имеет два варианта:
Задание 1. Рассчитать ток цепи i(t) и выходное напряжение uвых(t) графическим и аналитическим методами. 2. Построить кривые i(t) и uвых(t) на протяжении двух полупериодов.

4.3 Задача №3 Расчет нелинейной цепи переменного тока. Нелинейные индуктивные цепи
Электрическая цепь питается от источника напряжения uвх = Umcos250t. Параметры цепи в зависимости от номера последней цифры шифра зачетки представлены в таблице. 1. Найти и обозначить на схеме одноименные зажимы обмоток. 2. Рассчитать и построить Ф1(t) и Ф2(t). 3. Рассчитать uвых(t) и построить на одном графике uвх(t) и uвых(t).

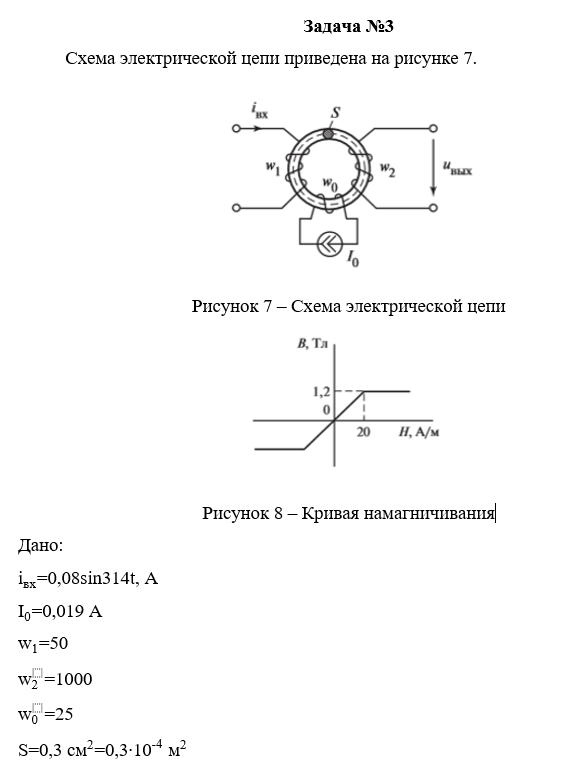

Электрическая цепь питается от источника тока iвх=Imsin314t. Параметры цепи в зависимости от последней цифры шифра зачетки представлены в таблице. Характеристика магнитопровода представлена на рисунке. 1. Найти и обозначить на схеме одноименные зажимы обмоток. 2. Рассчитать и построить Ф(t). 3. Рассчитать uвых(t) и построить на одном графике uвх(t) и uвых(t).
