Курсовая работа: Расчет трехфазных электрических цепей и переходных процессов

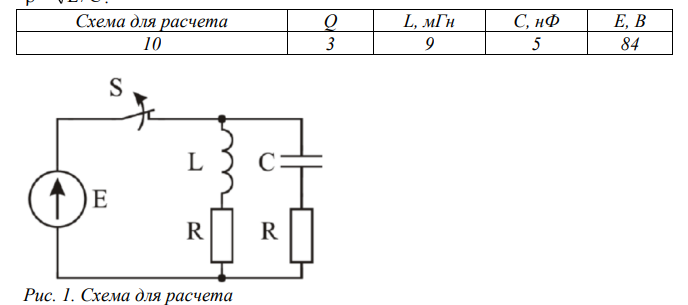

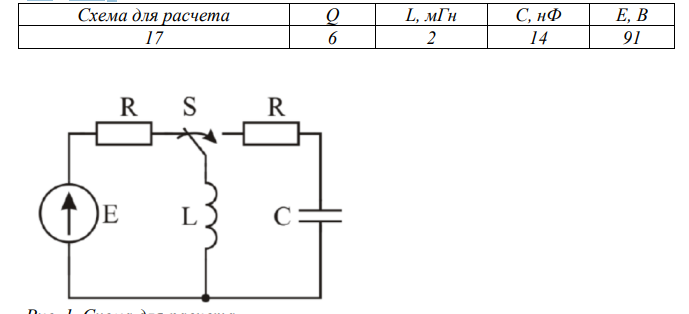

Задание № 1. Дана электрическая схема. Необходимо рассчитать переходный процесс, протекающий в электрической цепи с двумя реактивными элементами, определить напряжение на емкости и ток через индуктивность после коммутации, построить временные диаграммы тока через индуктивность и напряжения на емкости после коммутации. Сопротивление R для расчета определяется по формуле R = Q·ρ, если контур параллельный (схемы 1…9), и R = ρ/Q, если контур последовательный (схемы 10…21).   L/C .
Задание № 2. Дана трехфазная цепь соединения «звезда» - «звезда». Необходимо 1) рассчитать четыреххпроводную трехфазную цепь (с нейтральным проводом): определить фазные токи и ток нейтрального провода, построить векторную диаграмму токов, проверить выполнение первого закона Кирхгофа; определить комплексную, полную, активную, реактивную мощности каждой фазы и трехфазной цепи в целом, определить коэффициент мощности симметричной трехфазной системы; построить топографическую диаграмму напряжений в схеме; 2) рассчитать трехпроводную трехфазную цепь (без нейтрального провода): определить фазные токи, построить векторную диаграмму токов, проверить выполнение первого закона Кирхгофа; определить напряжение смещения нейтрали и напряжения в фазах приемника; определить полную активную реактивную мощность каждой фазы и трехфазной цепи в целом, определить коэффициент мощности симметричной трехфазной системы; построить топографическую диаграмму напряжений в схеме.
Задание № 3. Дана электрическая схема с нелинейным элементом и вольтамперная характеристика нелинейного элемента, представленная кусочно-линейной аппроксимацией. Необходимо рассчитать угол отсечки θ, (в радианах и градусах); амплитуду тока диода Im; записать выражение для мгновенного значения тока i(t); вычислить постоянную составляющую тока; изобразить временные диаграммы напряжения u(t) и тока i(t); вычислить амплитуду первой гармоники тока Im1; рассчитать амплитуды 2-й, 3-й, 4-й и 5-й гармоник тока Im2, Im3, Im4, Im5 и по полученным данным построить диаграмму спектра тока нелинейного элемента; построить временную диаграмму тока для первых трех, пяти, семи, девяти гармоник.
