Курсовая работа: Анализ цепей

Содержание
1 Задание № 1. Анализ линейной электрической цепи постоянного тока……….4
2 Задание № 2. Анализ линейной электрической цепи синусоидального тока...14
Задание № 3. Анализ трехфазных цепей при различных схемах соединения нагрузки……………………………………………………26
Список использованных источников……………………………………………...31

1 Задание № 1. Анализ линейной электрической цепи постоянного тока

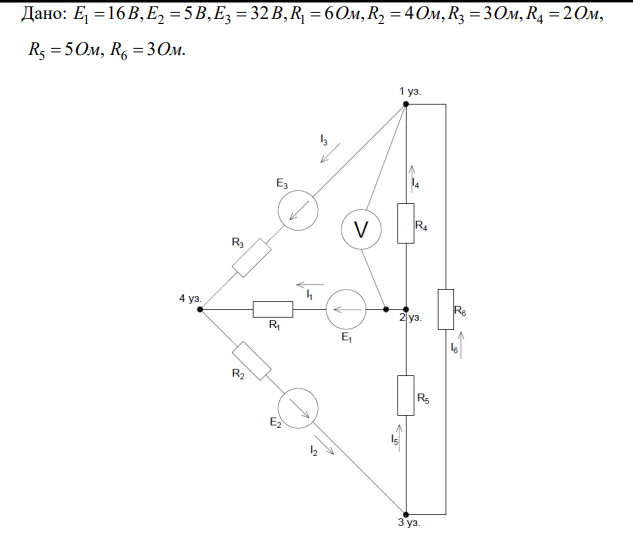

Для электрической схемы, изображенной на рисунках 1.1 -1.50, по заданным в таблице 1.1 ЭДС (в соответствии с номером группы) и таблице 1.2 сопротивлениям (в соответствии с номером) выполнить следующее:
1) Составить систему уравнений по законам Кирхгофа.
2) Составить уравнения по методу контурных токов в матричной форме и определить все неизвестные токи в ветвях.
3) Составить баланс мощности для заданной схемы.
4) Определить токи в ветвях методом узловых потенциалов и сравнить их со значениями, полученными в п. 2.
5) Рассчитать показания вольтметра по закону Ома.
2 Задание № 2. Анализ линейной электрической цепи синусоидального тока

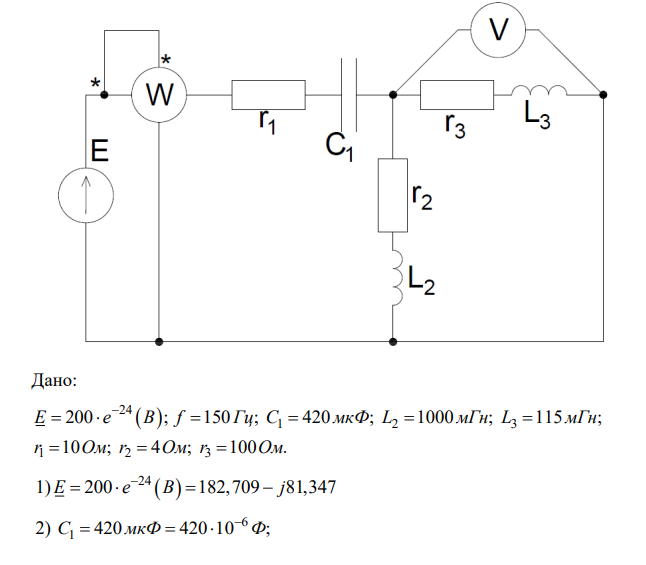

Для электрической схемы, изображенной на рисунках 2.1 - 2.20 (вариант рисунка соответствует варианту группы), по заданным в таблице 2.1 параметрам и ЭДС источника (вариант данных по номеру ведомости) выполнить следующее:
1) Составить систему уравнений по законам Кирхгофа в дифференциальной форме.
2) Записать уравнения по законам Кирхгофа
3) Рассчитать мгновенные значения токов во всех ветвях:
- по законам Кирхгофа;
- методом контурных токов;
- методом узловых потенциалов;
4) Составить баланс активных, реактивных, комплексов полных мощностей.
5) Определить показания вольтметра и ваттметра.

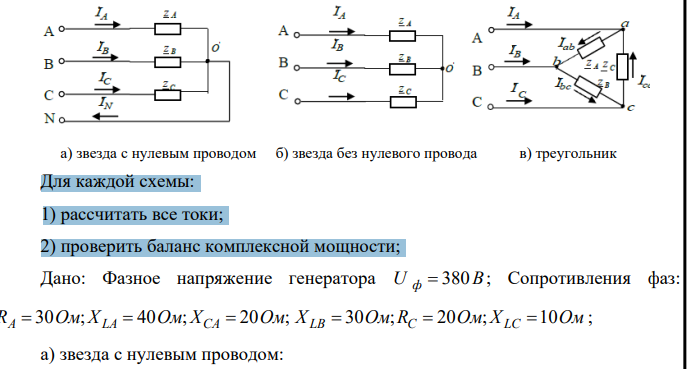

Задание № 3. Анализ трехфазных цепей при различных схемах соединения нагрузки Обмотки трехфазного генератора с симметричной системой фазных напряжений Uф (вариант группы выдает преподаватель) табл. 4.1 соединены звездой. Даны три схемы соединения нагрузки (вариант студента в соответствии с ведомостью) табл. 4.2: звезда с нулевым проводом; звезда; треугольник (рис.4.1).
Для каждой схемы: 1) рассчитать все токи; 2) проверить баланс комплексной мощности;
