Курсовая работа вариант 12
Описание
Курсовая работа по Теоретической электротехнике
Задача № 2: Анализ линейной цепи синусоидального тока

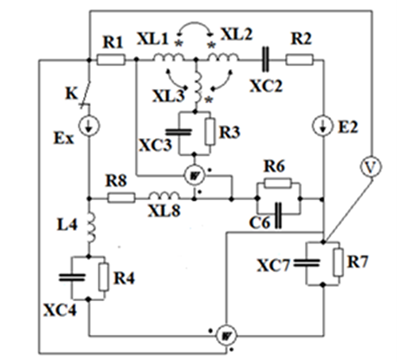

Для заданного варианта схемы цепи с параметрами активных элементов, указанных в таблице 2 и параметрами пассивных элементов из таблицы 3 выполнить:
3. Построить ТВДН для всех внутренних контуров и для внешнего контура (4 диаграммы).
4. Построить ВДТ для всех узлов (4 диаграммы).
5. Определить показания ваттметров.
6. Определить показания вольтметра.
7. Построить на одном графике i1(t), i2(t) и i3(t). Проверить на построенном графике выполняемость первого закона Кирхгофа.
Для всех вариантов: f=50 Гц; K12=0,6; K13=0,5 Гн.
Задача № 2: Анализ линейной цепи синусоидального тока
Для заданного варианта схемы цепи с параметрами активных элементов, указанных в таблице 2 и параметрами пассивных элементов из таблицы 3 выполнить:
- Для заданной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.
3. Построить ТВДН для всех внутренних контуров и для внешнего контура (4 диаграммы).
4. Построить ВДТ для всех узлов (4 диаграммы).
5. Определить показания ваттметров.
6. Определить показания вольтметра.
7. Построить на одном графике i1(t), i2(t) и i3(t). Проверить на построенном графике выполняемость первого закона Кирхгофа.
Для всех вариантов: f=50 Гц; K12=0,6; K13=0,5 Гн.
Характеристики курсовой работы
Учебное заведение
Семестр
Вариант
Просмотров
11
Покупок
0
Размер
297,99 Kb
Список файлов
- Reshenie_2_zadachi.docx 297,99 Kb
Все деньги, вырученные с продажи, идут исключительно на шаурму
