Решение задач: кинематика и силовые расчёты для механики

Индивидуальное домашние задание №3 «Теория машин и механизмов»
номер схемы задания, номер варианта данных
Схема 2, Номер варианта 1

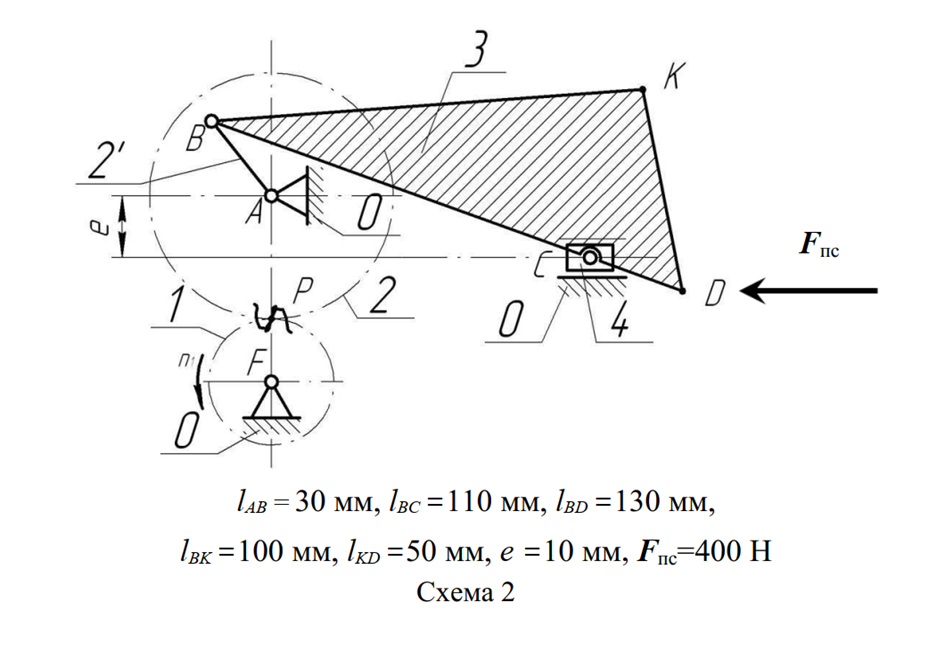

1. Структурный анализ зубчато-рычажного механизма.
1.1 Определить число звеньев механизма и назвать каждое из них1.2 Определить число кинематических пар и дать их характеристику 1.3 Определить степень подвижности механизма (по формуле П.Л. Чебышева)
w=3n-2p₅-p₄,
где

• n - Число звеньев
• P - Число кинематических пар

1.4 Выявить структурные группы (группы Ассура), входящие в состав механизма; привести схемы групп, назвать их, определить класс группы, написать формулу строения.2. Написать кинематическое исследование механизма
3. Написать силовой(динамический) анализ рычажного механизма
Целью силового анализа механизма является определение усилий в звеньях механизма, давлений (реакций) в кинематических парах, величины уравновешивающего момента (или силы), приложенного к ведущему звену. В результате силового расчёта можно определить коэффициент полезного действия, а также мощность, необходимую для его привода.
В данной работе силовой расчёт выполняется методом планов сил для положения рабочего хода, для которого определены ускорения. При этом необходимо:

1. Определить силы, действующие на звенья механизма;
2. Определить реакции во всех кинематических парах механизма методом планов сил;
3. Определить величину уравновешивающей силы (момента) методом планов сил и на основании принципа возможных перемещений (рычагом Н.Е. Жуковского) сравнить результаты.

Индивидуальное домашние задание №6 «Изгиб»
номер схемы задания, номер варианта данных
Схема 2, Номер варианта 1

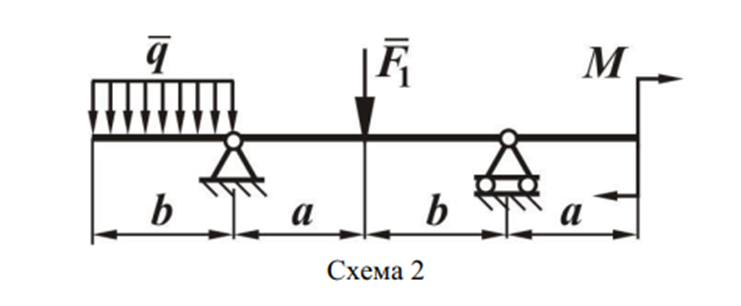

Задача № 6 по разделу «Сопротивление материалов»
• определить составляющие реакций в опорах;
• построить эпюру поперечных сил;
• построить эпюру изгибающих моментов;
• пользуясь построенными эпюрами и механическими
характеристиками принятого материала, по одной из теорий прочности определить величину минимально допускаемого диаметра (полученное значение округлить до ближайшей большей величины из ряда нормальных линейных размеров по ГОСТ 6636- 69.
• Маркой стали балки задаться самостоятельно, Ст3
• Коэффициент безопасности по пределу текучести S_тр принять равным 2

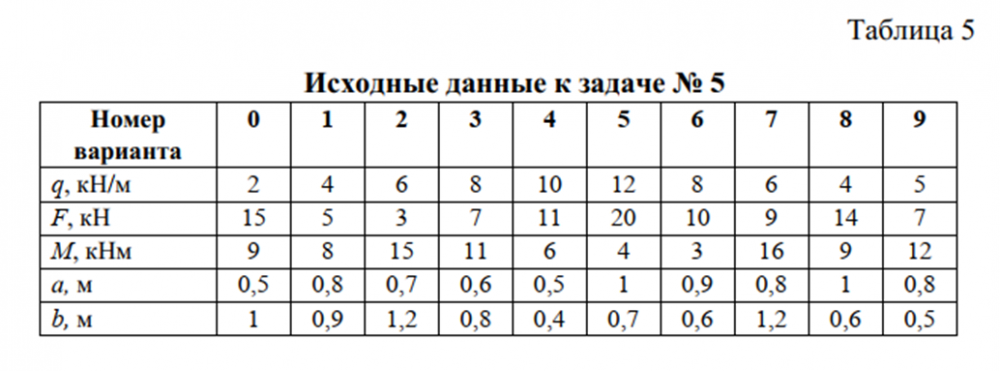

Номер варианта 1

Индивидуальное домашние задание №5 «Кручение»
номер схемы задания, номер варианта данных
Схема 2, Номер варианта 1

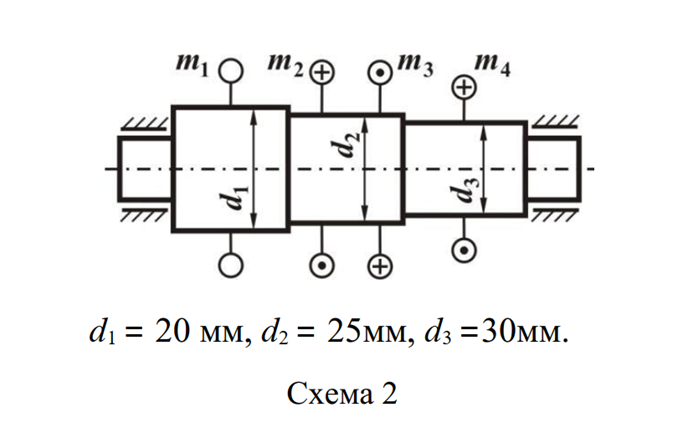

Задача № 5 по разделу «Сопротивление материалов»

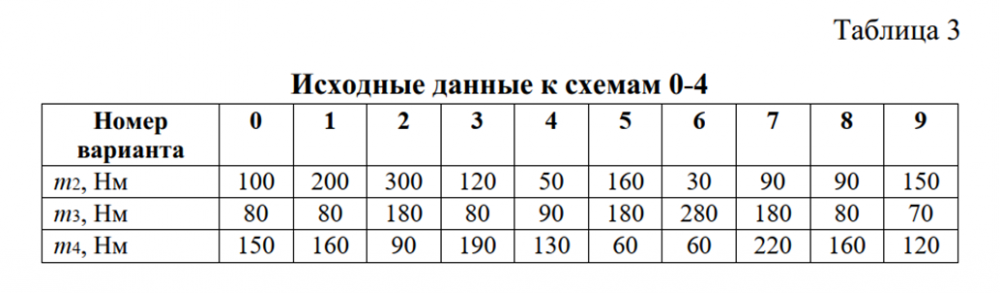

Для заданной схемы вала и используя данные табл. 3 и 4 определить величину и направление неизвестного крутящего момента и произвести следующие расчеты:
• построить эпюру крутящих моментов;
• построить эпюру касательных напряжений.
Номер варианта 1 – из таблицы.

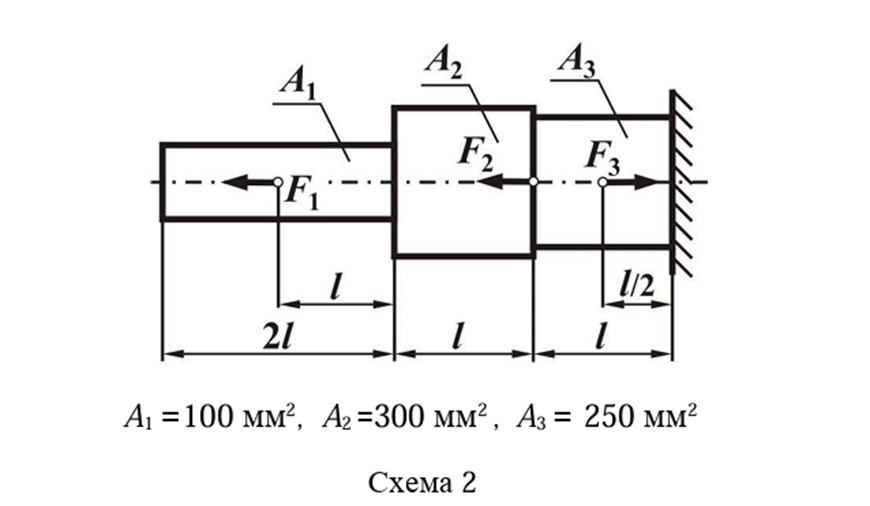

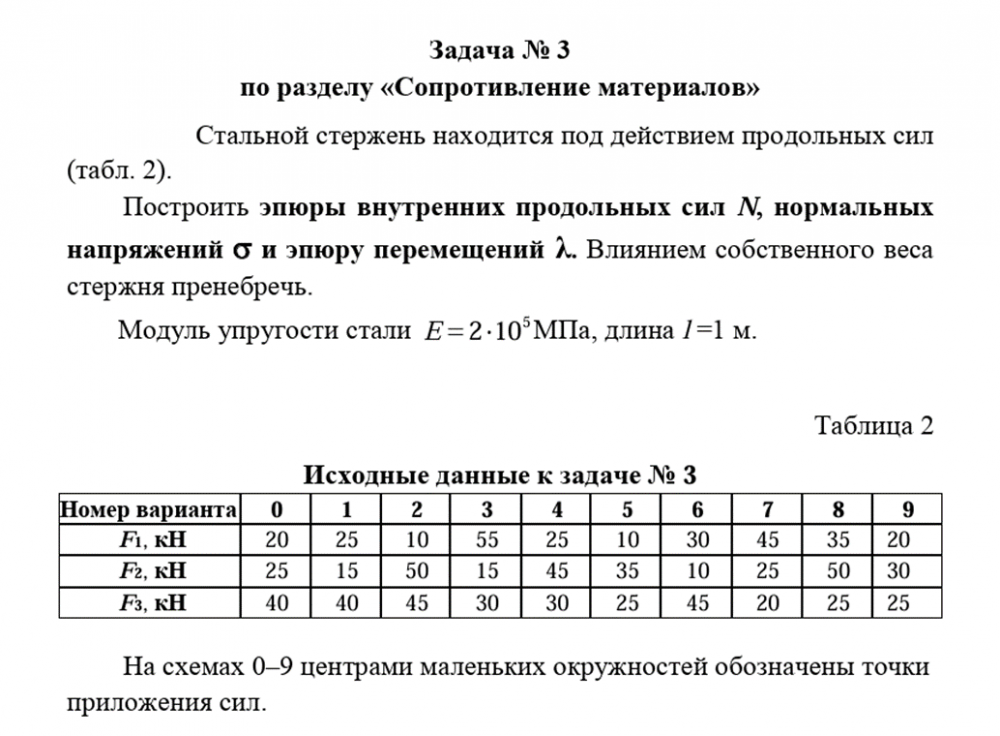

Индивидуальное домашние задание №4 «Растяжение-сжатие»
номер схемы задания, номер варианта данных
Схема 2, Номер варианта 1


Номер варианта 1 – из таблицы.Показать/скрыть дополнительное описание
