Стальной вал круглого поперечного сечения нагружен внешними моментами в соответствии с заданной схемой (рис.1). Требуется построить эпюру крутящих моментов и из условия прочности определить диаметр вала, округлив расчетное значение до ближайшего цело
Описание

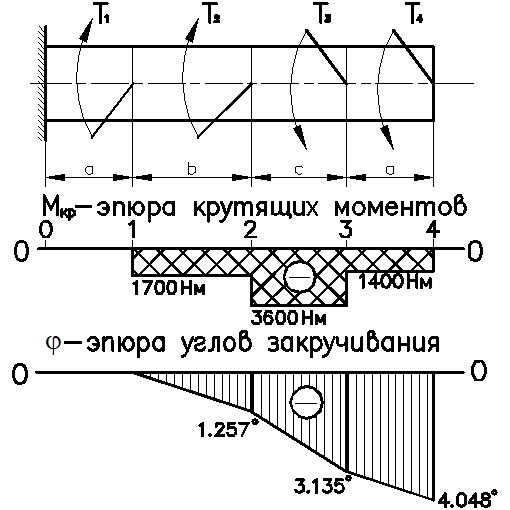

Стальной вал круглого поперечного сечения нагружен внешними моментами в соответствии с заданной схемой (рис.1). Требуется построить эпюру крутящих моментов и из условия прочности определить диаметр вала, округлив расчетное значение до ближайшего целого нормированного числа. Допускаемое напряжение принять равным [τ]=80 МПа.
Для принятого диаметра вала построить эпюру углов закручивания поперечных сечений относительно крайнего левого сечения. Определить также наибольший относительный угол закручивания (на 1 пог. м.).
Дано: a=1,5 м; b=1,7 м; c=1,2 м; T1=1700 Н∙м; T2=1900 Н∙м; T3=2200 Н∙м; T4=1400 Н∙м.
Характеристики решённой задачи
Предмет
Номер задания
Вариант
Программы
Просмотров
5
Покупок
0
Качество
Идеальное компьютерное
Размер
431,5 Kb
Список файлов
- Задача5-5.doc 431,5 Kb
