ДЗ 4.1: Плоская статика вариант 17

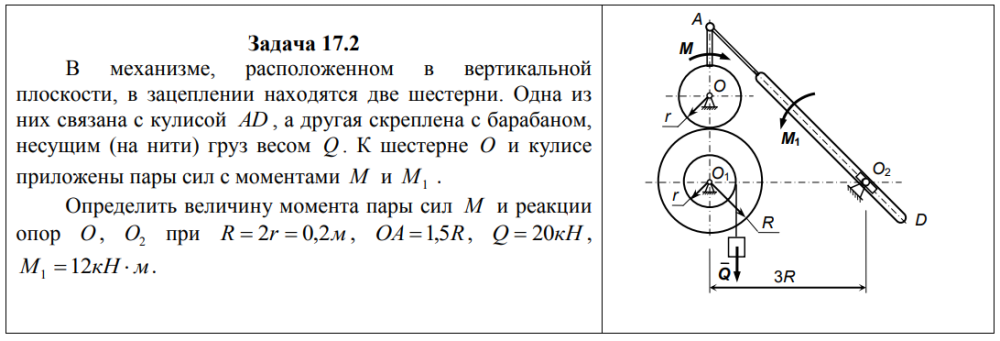

Задача 17.2 В механизме, расположенном в вертикальной плоскости, в зацеплении находятся две шестерни. Одна из них связана с кулисой AD , а другая скреплена с барабаном, несущим (на нити) груз весом Q . К шестерне O и кулисе приложены пары сил с моментами M и M1 . Определить величину момента пары сил M и реакции опор O , O2 при R  2r  0,2м , OA 1,5R, Q  20кН , M1 12кН  м. ВВЕДЕНИЕ Курсовое задание по теме «Статика» состоит из двух частей: «Плоская статика» и «Пространственная статика». В данном пособии содержатся задачи для курсовых заданий по плоской статике. Студент по плоской статике получает вариант, состоящий из двух задач. В первой задаче рассматривается равновесие системы сочленённых тел.

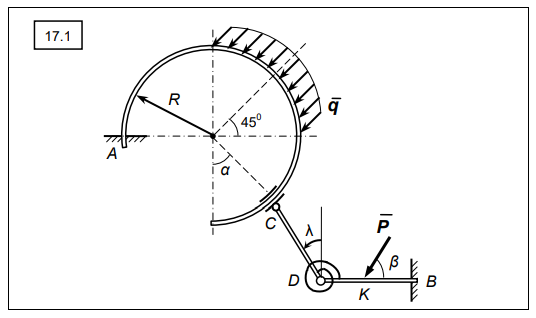

Каждая из систем статически определима, состоит из трёх тел и нагружена распределенной нагрузкой, сосредоточенными силами и парами сил с заданным моментом. Требуется определить реакции опор. Во второй задаче рассматривается равновесие механизма под действием плоской системы сил, определяются условия равновесия (необходимые величины сил, моментов пар сил), а также реакции опор. В ряде задач использованы упругие элементы – линейные или спиральные пружины, жесткости которых cл, c. Сила упругости определяется по формуле Fупр= cл λл , момент упругих сил спиральной пружины равен Lупр= c λ, где λл и λ - линейная и угловая деформации пружин. Деформация спиральной пружины λ осуществляется из положения, когда спиральная пружина не деформирована в направлении стрелки.

Тем самым определяется направление круговой стрелки момента упругих сил пружины, который приложен к стержню. Представлены варианты курсовых заданий, примеры выполнения курсовых заданий по теме «Плоская статика» курса «Теоретическая механика». Студенту выдается один вариант задания для самостоятельного решения, состоящий из двух типовых задач..
