ДЗ 2: Общие теоремы динамики вариант 5

Вариант 5 - ДЗ №2 - Общие теоремы динамики (специалисты)

Зачтено на максимальный балл 💥 💥 💥

Спасибо за покупку 🥰🥰🥰

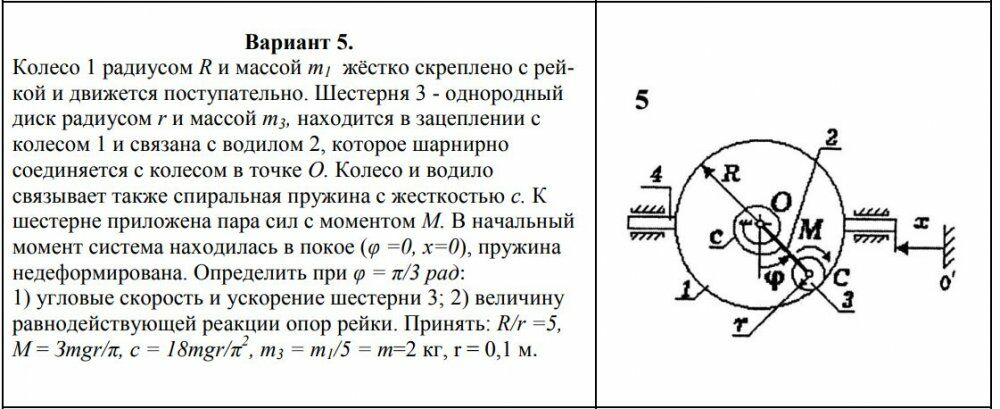

Вариант 5.
Колесо 1 радиусом R и массой т1 жёстко скреплено с рейкой и движется поступательно. Шестерня 3 - однородный диск радиусом r и массой т3, находится в зацеплении с колесом 1 и связана с водилом 2, которое шарнирно соединяется с колесом в точке О. Колесо и водило связывает также спиральная пружина с жесткостью с. К шестерне приложена пара сил с моментом М. В начальный момент система находилась в покое (φ =0, х=0), пружина недеформирована. Определить при φ = π/3 рад: 1) угловые скорость и ускорение шестерни 3; 2) величину равнодействующей реакции опор рейки. Принять: R/r =5, М = Зтgr/π, с = 18тgr/π 2 , т3 = т1/5 = т=2 кг, r = 0,1 м.
