ДЗ 3: Уравнения Лагранжа 2-го рода вариант 5
-50%
Описание
Показать/скрыть дополнительное описание

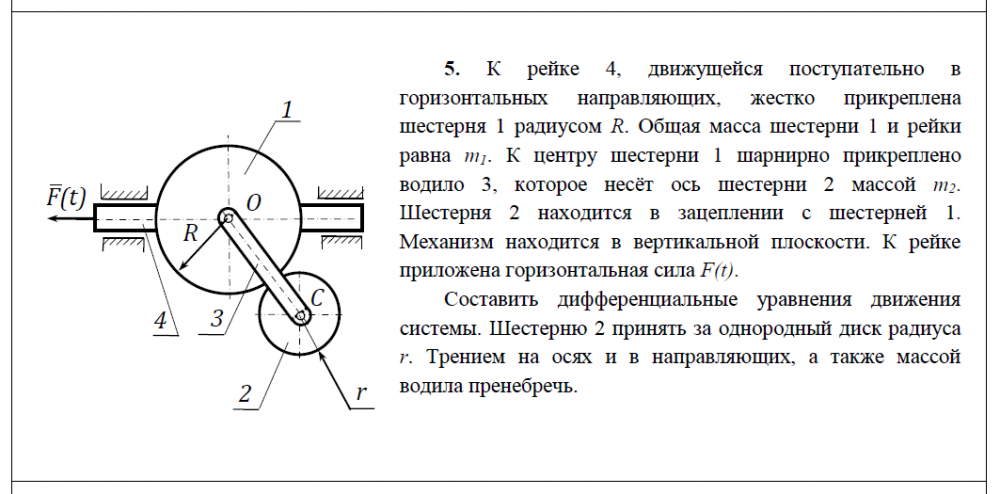

5. К рейке 4, движущейся поступательно в горизонтальных направляющих, жестко прикреплена шестерня 1 радиусом R. Общая масса шестерни 1 и рейки равна m1. К центру шестерни 1 шарнирно прикреплено водило 3, которое несёт ось шестерни 2 массой m2. Шестерня 2 находится в зацеплении с шестерней 1. Механизм находится в вертикальной плоскости. К рейке приложена горизонтальная сила F(t). Составить дифференциальные уравнения движения системы. Шестерню 2 принять за однородный диск радиуса r. Трением на осях и в направляющих, а также массой водила пренебречь. .
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Теги
Просмотров
330
Качество
Идеальное компьютерное
Размер
624,67 Kb
Список файлов
Уравнения Лагранжа 2-го рода.pdf
