ДЗ 4: Плоская и пространственная статика вариант 3

Условия:

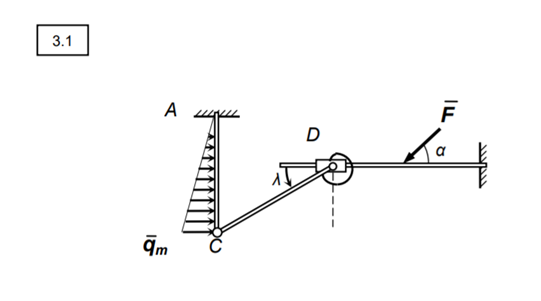

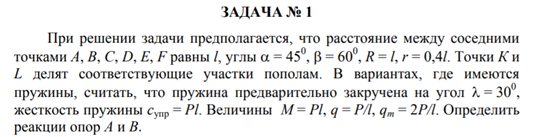

Пример оформления ЗАДАЧА №1

При решении задачи предполагается, что расстояние между соседними
точками А, В, С, О, Е, Е равны /, углы а = 45°, В = 60’, ®=1,г= 0,41. Точки Ки
1 делят соответствующие участки пополам. В вариантах, где имеются
пружины, считать, что пружина предварительно закручена на угол = 30°,
жесткость пружины с,» = Р/. Величины М= 2,4 = РИ, 4» = 2Р/. Определить
реакции опор А и В.

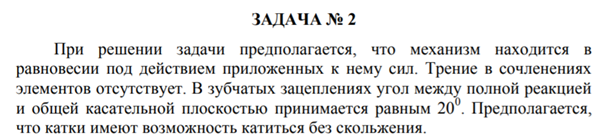

ЗАДАЧА №2

При решении задачи предполагается, что механизм находится в
равновесии под действием приложенных к нему сил. Трение в сочленениях
элементов отсутствует. В зубчатых зацеплениях угол между полной реакцией
и общей касательной плоскостью принимается равным 20°. Предполагается,
что катки имеют возможность катиться без скольжения.

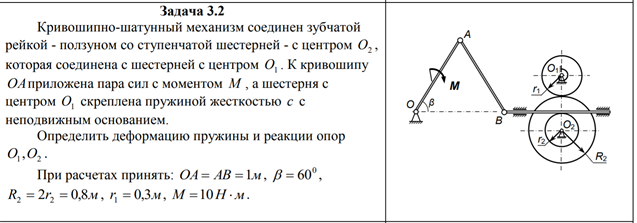

Задача 3.2
Кривошипно-шатунный механизм соединен зубчатой
рейкой - ползуном со ступенчатой шестерней - с центром О,
которая соединена с шестерней с центром О, . К кривошипу
`Олприложена пара сил с моментом М ‚ а шестерня с

центром О, скреплена пружиной жесткостью с с
неподвижным основанием.

Определить деформацию пружины и реакции опор
0,.0,.

При расчетах принять: ОА = АВ = 1м, д = 60°,
К, =21, =08м, п =03м, М =ЮН-м.

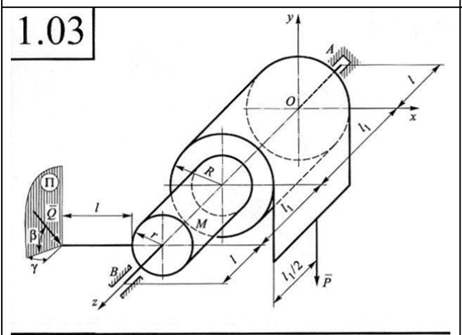

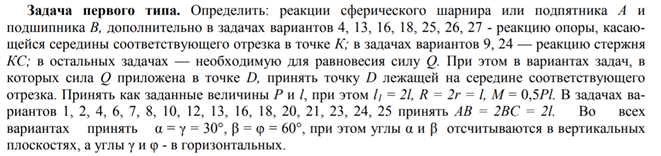

Задача первого типа. Определить: реакции сферического шарнира или подпятника А и
юдшипника В, дополнительно в задачах вариантов 4, 13, 16, 18, 25, 26, 27 - реакцию опоры, касаю-
цейся середины соответствующего отрезка в точке К; в задачах вариантов 9, 24 — реакцию стержня
КС; в остальных задачах — необходимую для равновесия силу О. При этом в вариантах залач, в
которых сила О приложена в точке Г), принять точку Г) лежащей на середине соответствующего
отрезка. Принять как заланные величины Ри /, при этом (= 22 = == / М= 0,5Р/ В залачах ва-
риантов 1, 2, 4, 6, 7, 8. 12, 13, 16, 18, 20, 21, 23, 24, 25 принять АВ = 2ВС = 21 Во всех
вариантах приняъ а=у= 30°. В-о= 60°, при этом углы а и В отсчитываются в вертикальных
плоскостях, а углы у и Ф - в горизонтальных.

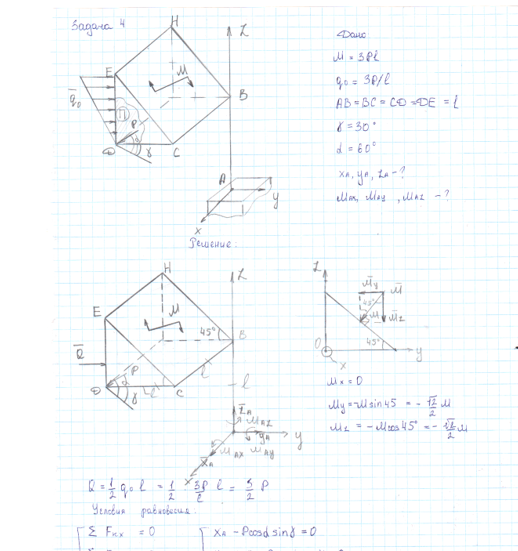

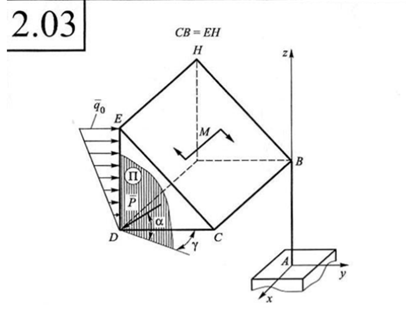

Задача второго типа. Определить реакцию заделки, если заданы Ри/, пара сил с моментом М
= ЗР!, 4» = ЗРИ, АВ = ВС = СБ = БЕ 1= 30°,
В= 60°.
