Курсовая работа: РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА вариант 9

Описание

Задача №1

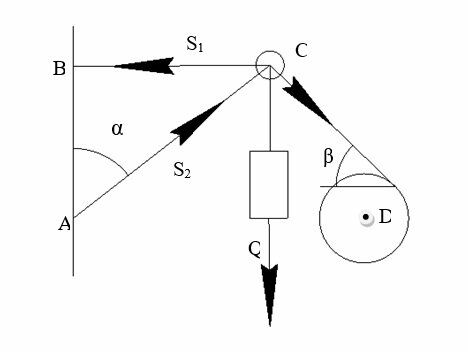

Груз 1 весом 10 Н подвешен с помощью каната, перекинутого через блок С и намотанного на барабан лебедки D. Определить усилие в стержне А С, если углы α=45 ° и β=60 °.

Задача №2

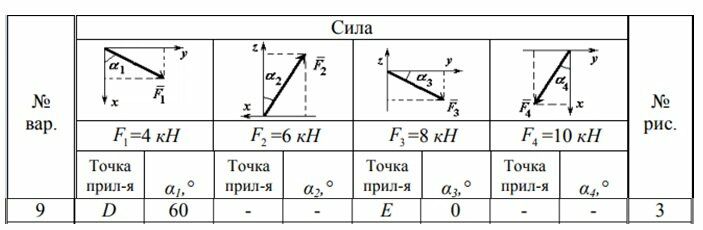

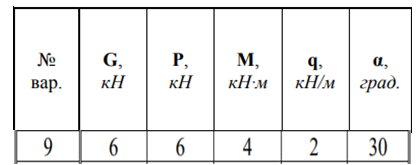

На жесткую раму действует пара сил с моментом M = 60 Н × м и две силы (номера, величины, направление и точки приложения сил представлены на рис. 2), a = 0.5 м.
Определить реакции связей (опорные реакции) в точках А и В с помощью аналитических условий равновесия. Убедиться в правильности решения, выполнив проверку.
Задача №3

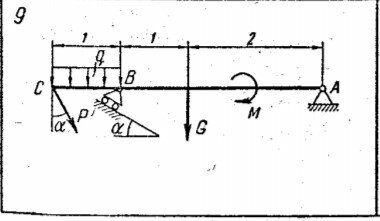

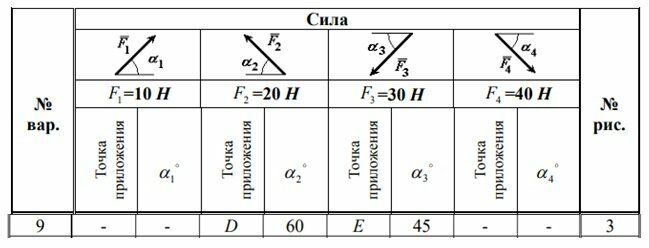

На жесткую раму действуют силы, указанные на рис. 5. Схема конструкции рамы представлена на рис. 6.
Определить реакции связей (опорные реакции) в конструкции с помощью аналитических условий равновесия. Убедиться в правильности решения, выполнив проверку.


Задача №4

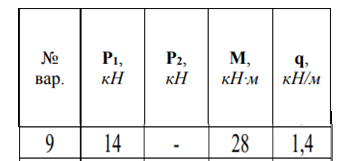

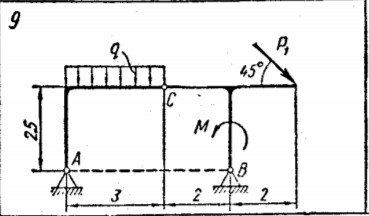

На жесткую раму действуют силы, указанные на рисунке 8. Схема конструкции рамы представлена на рис. 9.
Определить реакции связей (опорные реакции) и давление в промежуточном шарнире составной конструкции (система двух тел) с помощью аналитических условий равновесия. Убедиться в правильности решения, выполнив проверку.


Задача №5

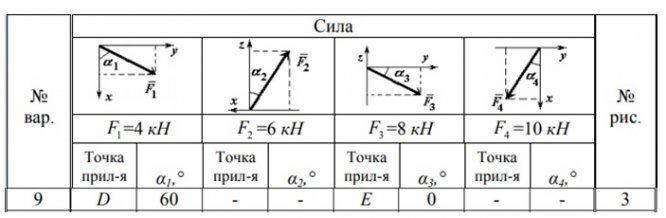

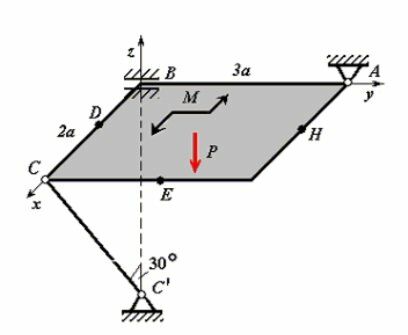

Плита весом P =3 кН со сторонами AB = 3a , BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC¢ (Рис. 12). На плиту действует пара сил с моментом M =5 кН × м, лежащая в плоскости плиты, и две силы (номера, величины, направление и точки приложения сил приведены на рисунке 13). Точки приложения сил E, H находятся на серединах сторон плиты, a = 0.8 м. Определить реакции связей в точках А, В и С.


Задача №6

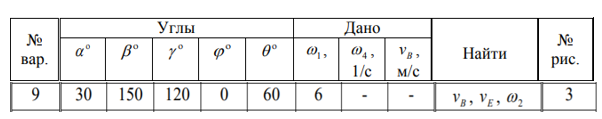

Плоский механизм состоит из стержней 1 – 4 и ползуна В, соединенных друг с другом и с неподвижными опорами O1 и O2 шарнирами (рис. 15). Длины стержней равны: l1 =0,4 м, l2 =1,2 м, l3 =1,4 м, l4 =0,8 м. Положение механизма определяется углами a , b , g , j , q (рис. 16) Точка D находится в середине соответствующего стержня. Найти заданные величины в соответствии с вариантом.


Задача №7
Пластина (рис. 17) вращается вокруг неподвижной оси с постоянной угловой скоростью w, заданной на рисунке 18 (при знаке минус направление w противоположно показанному на рисунке). Ось вращения перпендикулярна плоскости пластины и проходит через точку О (пластина вращается в своей плоскости).
По пластине вдоль прямой BD движется точка М. Закон ее относительного движения задается уравнением s = AM = f (t), ( s – в сантиметрах, t – в секундах), приведенным на рисунке 18. На рисунке точка М показана в положении, при котором s = AM > 0 (при s < 0 точка М находится по другую сторону от точки А). Определить абсолютную скорость и абсолютное ускорение точки М в момент времени 1 t =1 с.
