Курсовая работа: Динамика механических систем вариант 39
-50%
Описание
Задание №39

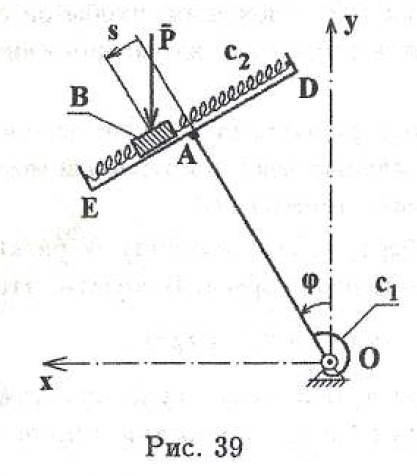

Система состоит из однородного стержня ОА длины l и массы m1 и невесомой платформы ED, несущей ползун В массы m2, который перемещается вдоль нее без трения под действием растяжения-сжатия двух одинаковых пружин жесткости с2. К ползуну приложена постоянная по величине вертикальная сила Р. Платформа вместе со стержнем образует твердое тело, которое может поворачиваться вокруг опорного шарнира, имеющего спиральную пружину жесткости с1(рис. 39).
- 1. Ввести подвижную систему координат, связанную со стержнем ОД. Считая φ(t) и s(t) заданными функциями времени, вычислить абсолютную скорость и абсолютное ускорение ползуна А. Изобразить на чертеже составляющие векторов vабс и ωабс.
- 2. Считая φ(t) заданной функцией времени, составить дифференциальное уравнение движение ползуна А относительно подвижной системы координат, введенной в п. 1.

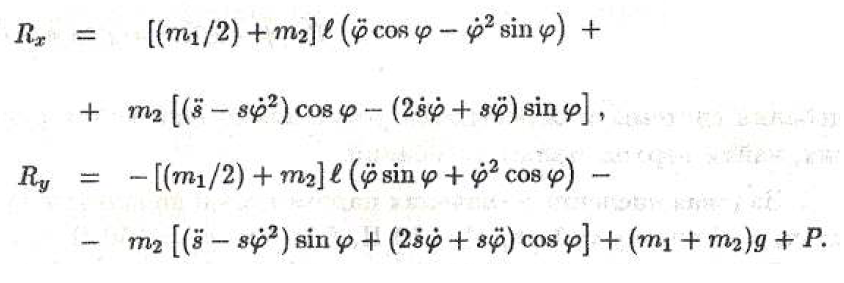

- 3. Считая функции φ(t) и s(t) известными, найти проекции Rx и Ry реакции шарнира О. Воспользоваться теоремой об изменении количества движения. Показать, что
![]()
- 4. Полагая, что ползун закреплен в точке А и Р=0, с помощью теоремы об изменении кинетического момента составить дифференциальное уравнение вращательного движения системы.
- 5. Для условия п. 4 найти угловую скорость ω0, которую надо сообщить стержню в вертикальном положении, чтобы он смог отклониться на угол φ0. Применить теорему об изменении кинетической энергии.
- 6. Считая φ(t) и s(t) заданными функциями времени, выписать силы инерции ползуна, а также главный вектор и главный момент относительно точки O сил инерции стержня OA.
- 7. Применяя принцип Даламбера, найти величину N реакции, действующей на ползун со стороны платформы. Показать, что
![]()
- 8. Составить дифференциальные уравнения движения системы, исходя из общего уравнения аналитической динамики и приняв за обобщенные координаты φ и s.
- 9. Составить выражения для кинетической и потенциальной энергии системы, вычислить обобщенные силы.

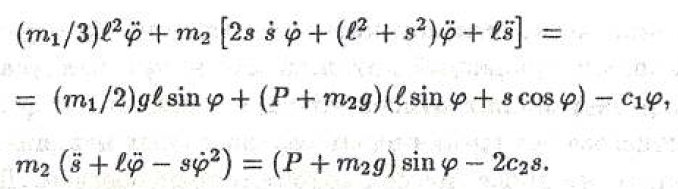

- 10. Используя уравнения Лагранжа второго рода, показать, что дифференциальные уравнения движения системы имеют вид
![]()
- 11. Для условия п. 4 определить интервал жесткости спиральной пружины, для которого верхнее вертикальное положение равновесия системы будет устойчивым. Составить уравнение малых колебаний системы в окрестности устойчивого положения равновесия, найти период малых колебаний.
- 12. Задавая численные значения параметров и начальные условия: m1=5кг, m2=1кг, Р=10Н, l=1 м, c1=150Н/м, c2=120Н/м; t0=О, φ0=0,01, s0=0,01 м, φ0`=0,01с-1, s0`=0,01м/с, составить программу решения системы дифференциальных уравнений и на ЭВМ построить зависимости φ(t), s(t), Rx(t), Ry(t).
Характеристики курсовой работы
Предмет
Учебное заведение
Вариант
Теги
Просмотров
146
Качество
Фото рукописных листов
Размер
3,75 Mb
Преподаватели
Список файлов
Динамика механических систем.pdf
