Ответы к контрольной работе: Теоретическая механика c5-24
Описание

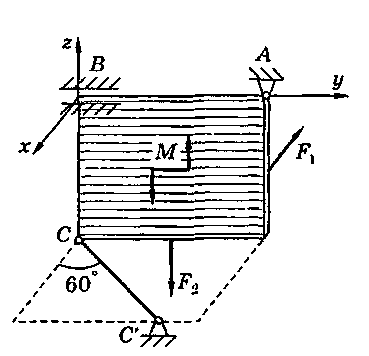

Для представленных на схемах 1 - 30 тел определить реакции опор. Тело представляет собой однородную прямоугольную плиту весом G = 12 кН, имеющую размеры |АВ| = 6 м и |ВС| = 2 м. Плита закреплена с помощью трех опор: шарнирно-неподвижной опоры (сферический шарнир) в точке А, подшипниковой опоры в точке В и опорного стержня в точке С. На плиту действует: пара сил с моментом М = 10 кН·м, и в серединах соответствующих сторон - горизонтальная сила F1 = 6 кН и вертикальная сила F2 = 8 кН.
Дано: G= 12 кН, AB= 6 м, BC= 2 м, M= 10 кН∙м, F1= 6 кН, F2= 8 кН
Найти: Реакции в точках А, В и С
