Курсовая работа: Тепловыделяющая сборка реактора ВВЭР-1000 с унифицированной головкой ТВС-2М

1.


2. Техническая характеристика

1. Технические характеристики изделия

3.2 Исходные данные для проектирования

1. Описание конструкции

1. ТВС – тепловыделяющая сборка шестигранного профиля с жестким уголковым каркасом, формируемым 6 уголками и 15 дистанционирующими решетками. Габаритные и присоединительные размеры ТВС выбраны из условия размещения её в активной зоне реактора ВВЭР-1000.

В конструкции ТВС реализованы следующие технические решения:

• введен постоянно действующий силовой каркас
• применены оптимизированные ДР, обеспечивающие уменьшенное взаимодействие «твэл – ячейка ДР»
• обеспечена «однородность» ТВСА за счет использования по высоте активной зоны конструкционных материалов одного класса (циркониевые сплавы)
• в качестве материала уголков каркаса и НК применен циркониевый сплав Э653, обладающий повышенными по сравнению со сплавом Э110, механическими свойствами и радиационной стойкостью
• НК имеют возможность независимого друг от друга терморадиационного роста, а осевая нагрузка распределяется на все 18 НК за счет применения головки специально конструкции и обеспечения зазора между НК и ячейками ДР.

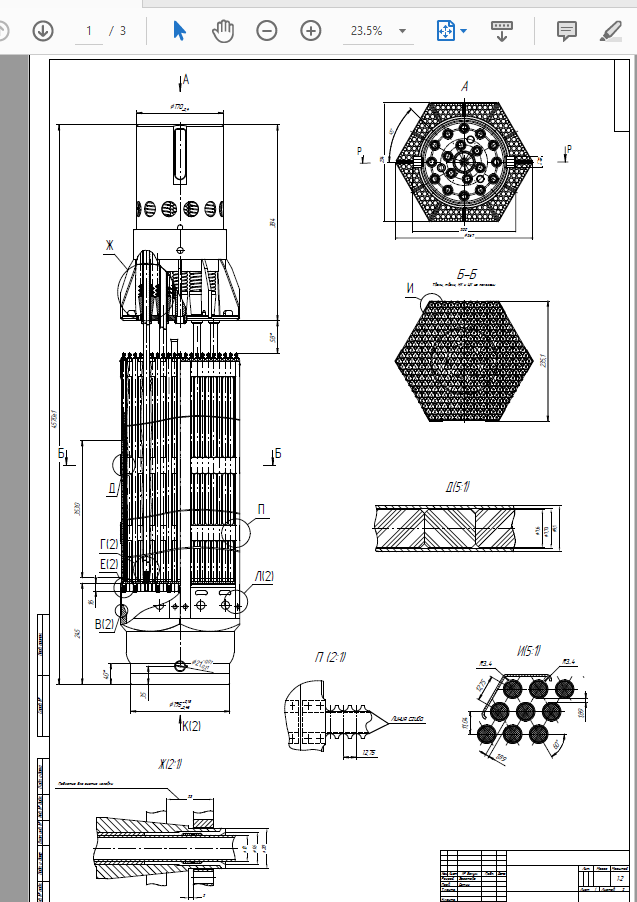

1 – головка; 2 – шпонки; 3 – решетка головки; 4 – направляющий канал; 5 – центральная труба; 6 – уголок; 7 – твэльный пучок; 8 – дистанционирующая решетка; 9 – хвостовик.

1. Головка выполнена несъемной, изготовлена из нержавеющей стали и крепится к направляющим каналам. Головка содержит пружинный блок из 19 пружин из сплава ХН77ТЮР. 18 прижимных пружин через направляющие каналы прижимают ТВС к опорным стаканам шахты реактора, удерживая ТВС от всплытия в процессе работы реактора. Центральная пружина и 15 прижимных пружин демпфируют ОР СУЗ при аварийном сбросе, а три пружины удерживают головку ТВС в зацеплении с нижней плитой блока защитных труб (БЗТ). Для транспортировки ТВС и исключения углового рассогласования между направляющими каналами и каналами БЗТ на головке ТВС имеются две шпонки. Для поддержания верхней части НК и организации проходки НК в головке ТВС, а также закрепления головки на направляющих каналах, циркониевая труба вверху переходит в стальную втулку. В цилиндрической обечайке головки выполнены отверстия для выхода теплоносителя, а в ЦТ выполнена перфорация, которая устраняет протечки "холодной" воды по ЦТ и позволяет снимать тепловыделение со сборок КНИ.
2.


   1. Введение

      1. Настоящая пояснительная записка изготовлена на тепловыделяющую сборку, применимую к реакторной установке с водо-водяным энергетическим реактором с тепловой мощностью 3000 МВт (ВВЭР-1000).

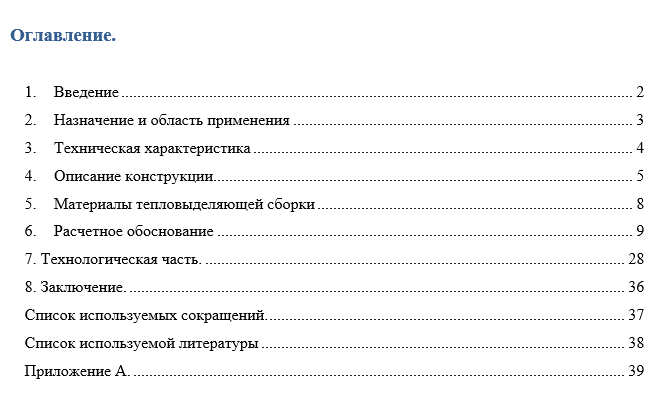

3. 1.2 Пояснительная записка содержит следующие главы:
   1. Назначение и область применения проектируемого изделия
   2. Техническая характеристика данного изделия, в которой указываются все технические характеристики (в том числе и исходные данные для проектирования).
   3. Описание конструкции.
   4. Материалы тепловыделяющей сборки.
   5. Расчетное обоснование, состоящее из подпунктов:
      1. Теплогидравлический расчет, целью которого является определение температур конструкционных материалов, запасы до кризиса кипения, гидравлические потери на ТВС, мощность на прокачку теплоносителя через ТВС.
      2. Расчет на прочность, в котором производится расчет на прочность каркаса ТВС и пружинного блока в стационарном режиме.
   6. Технологическая часть, в которой производится описание операций изготовления одного из узлов изделия, конструкция приспособления.
   7. Заключение, содержащее основные выводы о проделанной работе.
      1. Документ разработан по заданию к курсовому проекту по дисциплине «Технология энергомашиностроения».
