Курсовая работа: Листовая штамповка детали “Кожух”

Курсовой проект - Листовая штамповка детали “Кожух”

Аннотация

В данном курсовом проекте разработан процесс листовой штамповки детали “Кожух”. Параллельно исследуется зависимость характеристик: Δr (коэффициент анизотропии), m (коэффициент вытяжки) и размер перемычки в материале DC на примере детали: “Стакан с фланцем”. Курсовая работа состоит из расчетно-пояснительной записки и графической части.

Содержание

• Введение7
• 1. Технологическая часть8
• 1.1 Техническое задание8
• 1.2 Технологический процесс9
• 1.3 Расчет заготовки11
• 1.4 Расчет раскроя12
• 1.5 Расчет количества переходов вытяжки12
• 1.6 Расчет технологических сил13
• 1.6.1 Расчет силы вырубки и пробивки13
• 1.6.2 Расчет силы вытяжки и отбортовки13
• 1.7 Выбор пресса14
• 2. Исследовательская часть15
• 2.1 Постановка задачи и расчет заготовки15
• 2.2 Опыт №1 (Δr = 1)15
• 2.3 Опыт №2 (Δr = 2)19
• 2.4 Опыт №3 (Δr = 0,5)21
• 2.5 Опыт №4 (Δr = 1,5)23
• 2.6 Опыт №4 (Δr = 0)25
• 2.7 Выводы25
• 3. Конструкторская часть27
• 3.1 Штамп вытяжной для 1 – го перехода на многопозиционном прессе27
• 3.2 Штамп для пробивки отверстия на дне детали на многопозиционном прессе28
• Заключение29
• Список основных источников30
• Приложения31

Введение

При проектировании новых технологических процессов листовой штамповки необходимо выбирать современные конкурентоспособные технологии. Однако большинство заводских технологов используют традиционные рекомендации (по старым таблицам, в которых не рассматривался данный материал), приводящие к проектированию технологических процессов с низким коэффициентом использования металла. Внедрение новейших технологий позволяет существенно улучшить параметры штамповки, получить существенную экономию по расходу материала на одно изделие и заданные характеристики штампуемой детали.
Основным параметров для расчета технологического процесса вытяжки является коэффициент анизотропии, в данном курсовом проекте рассмотрим влияние этого коэффициента на другие значимые параметры и степень влияния на размеры заготовки, коэффициент вытяжки. Так же будет разработан оптимальный технологический процесс листовой штамповки детали “Кожух” на многопозиционном прессе (выбор которого объяснен ниже).

1. Технологическая часть

1.1 Техническое задание

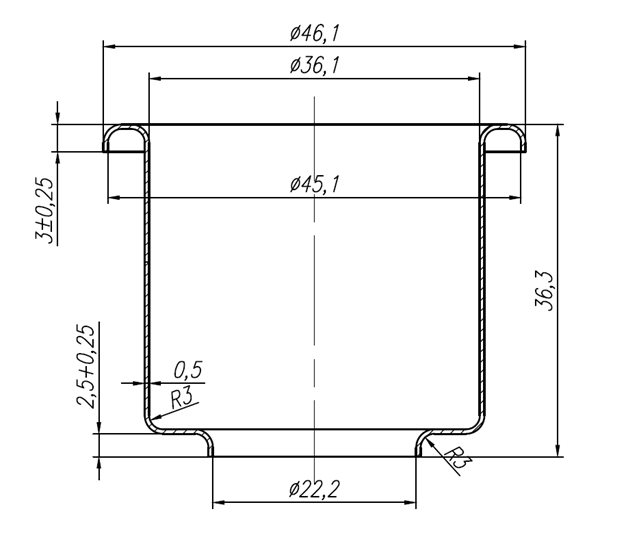

Разработать рациональный технологический процесс листовой штамповки детали “Кожух”. Исследовать, как влияет совместное изменение Δr и m на Δ на примере вытяжки цилиндрического стаканчика без фланца. Разработать технологическую оснастку и инструмент. Выбрать технологическое оборудование.
Тип производства – массовое.
Материал – DC (UNI EN 10130)

Чертежи

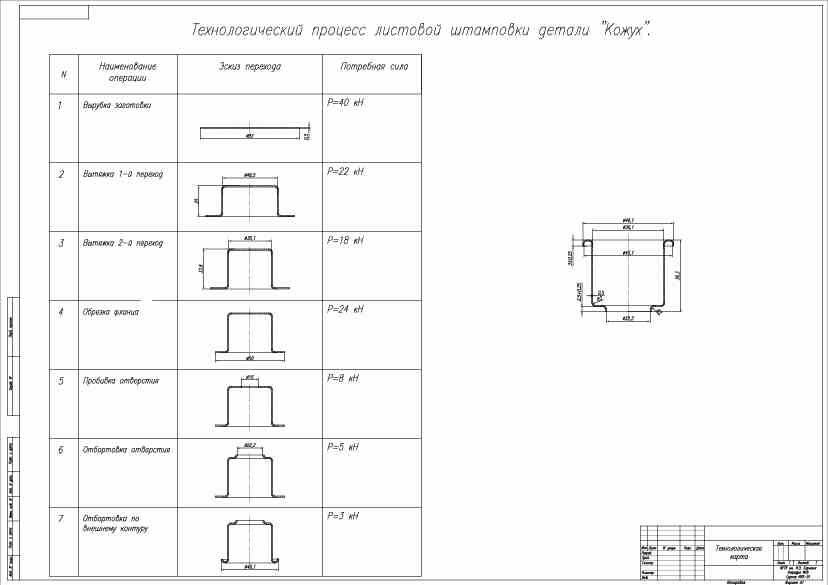

1. Технологическая карта

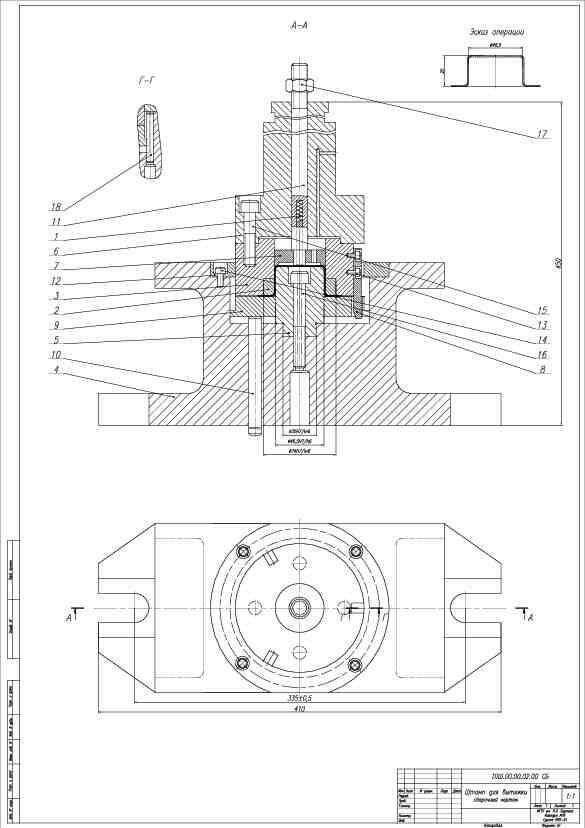

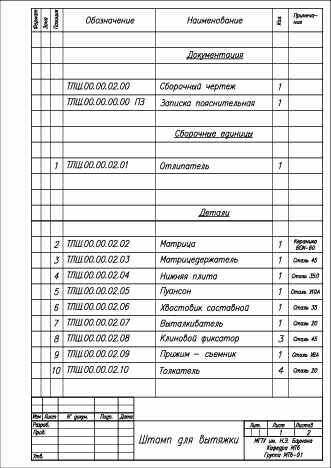

2. Штамп для вытяжки

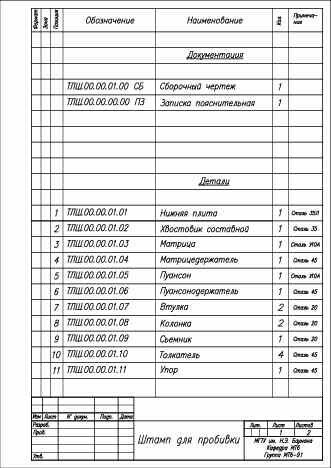

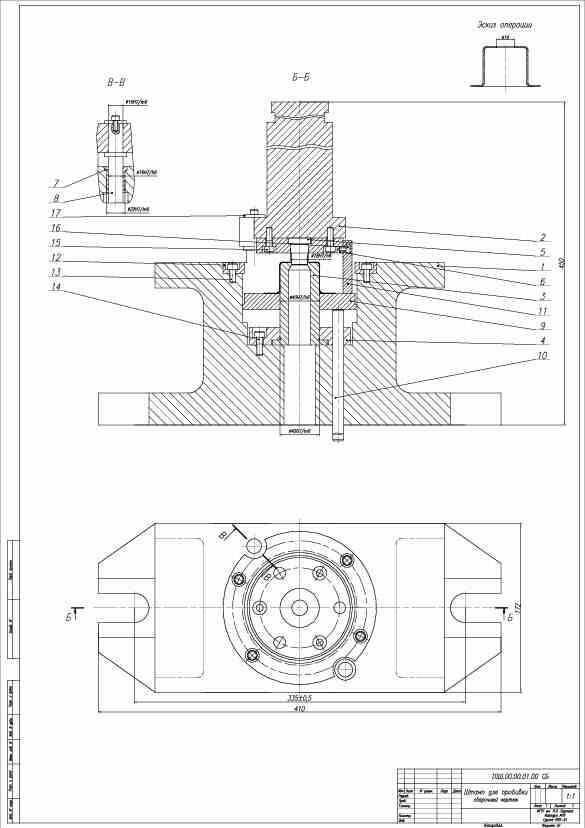

3. Штамп для пробивки

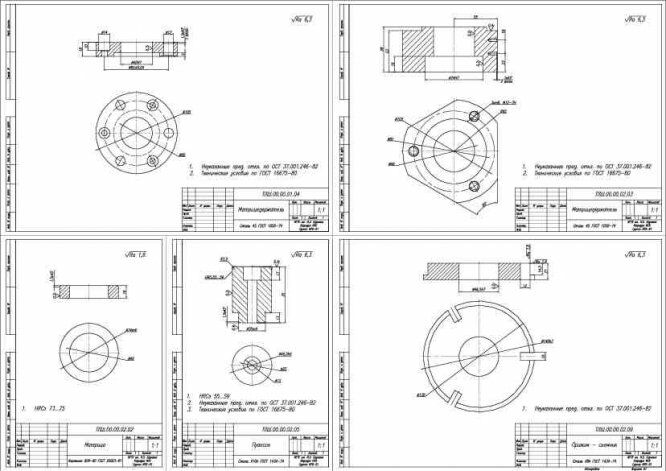

4. Деталировка (Матрицедержатель; Матрица; Пуансон; Прижим съемник)
