ДЗ 1: Проектирование технологического процесса штамповки детали типа "Шайба"
Описание
Задание

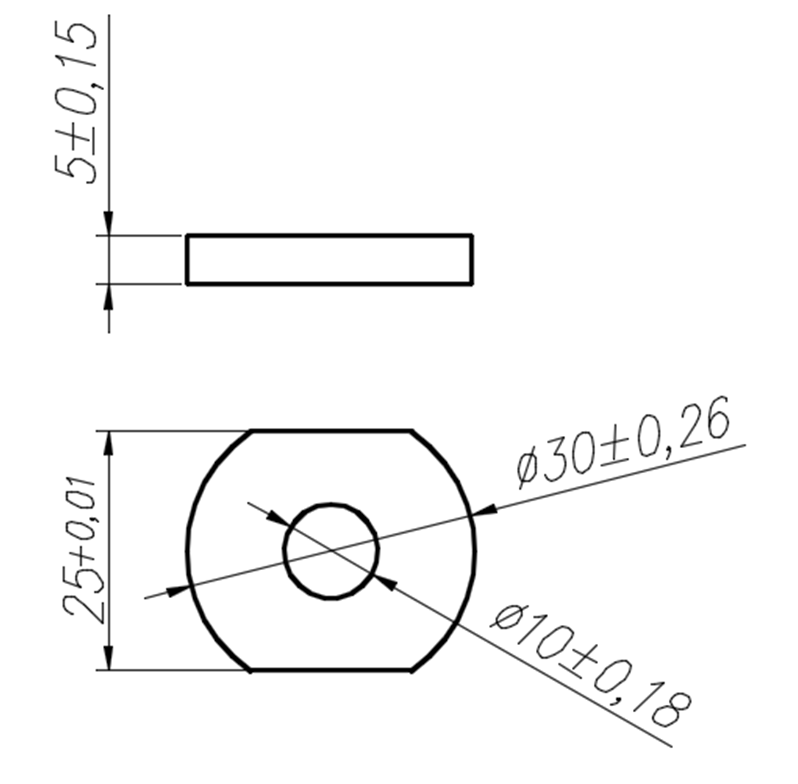

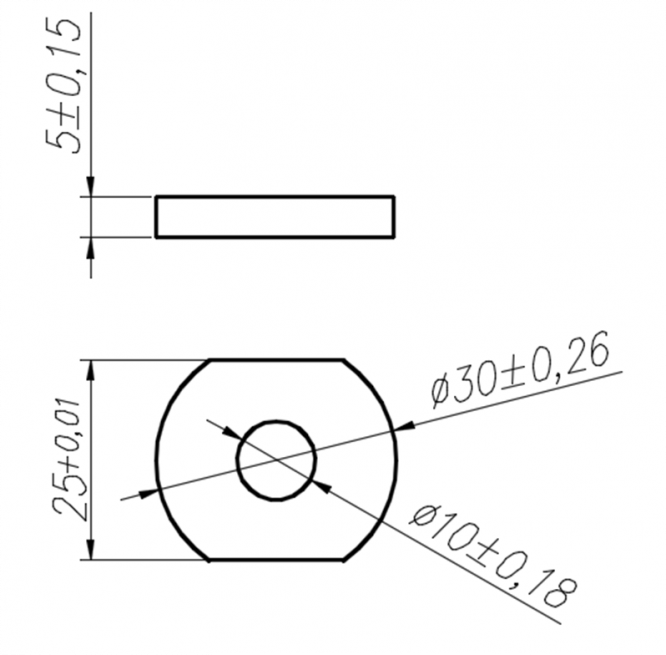

- Чертеж детали
- Раскрой
- Рассчитать силу штамповки
- Рассчитать центр давления
- Определить рабочие размеры инструмента
- Выполнить эскиз пуансона и матрицы с простановкой рабочих размеров
Исходные данные
| Деталь | s, мм | d1, мм | D1, мм | L2, мм | Материал |
| Шайба | 5 | 10 | 30 | 25+0,01 | Сталь08кп |
Содержание
- Исходные данные 3
- Раскрой 4
- Расчет силы штамповки 6
- Расчет центра давления 7
- Определение рабочих размеров инструмента 8
- Эскиз штампа 9
- Литература 10
