ДЗ 1: Модели Анализа (RUP)

Тема работы: «Взаимодействие с внешними устройствами на основе метаграфового подхода в системе мониторинга микроклимата оранжереи»

Цель работы

• Изучить унифицированный процесс разработки (RUP);
• Приобрести умения построения моделей сбора и анализа требований;
• Получить навыки построения, согласования и преобразования моделей.

Задание

• Перечень функциональных требований.
• Перечень нефункциональных требований.
• Глоссарий понятий.
• Диаграмму классов предметной области.
• (дополнительно) Диаграмму бизнес-процессов, перечень и описания бизнес-актеров и бизнес-процессов.
• (дополнительно) Диаграмму деятельности для иллюстрации работы бизнес-процессов.
• Описания актеров и прецедентов системы.
• Начальную диаграмму прецедентов.
• Спецификацию главного прецедента.
• (расширенное) Диаграмму деятельности по главному прецеденту.
• Экранные формы для главного прецедента.
• (расширенное) Экранные формы для основных прецедентов (3-7 шт.)
• Уточненную диаграмму прецедентов.
• В модель анализа добавить:

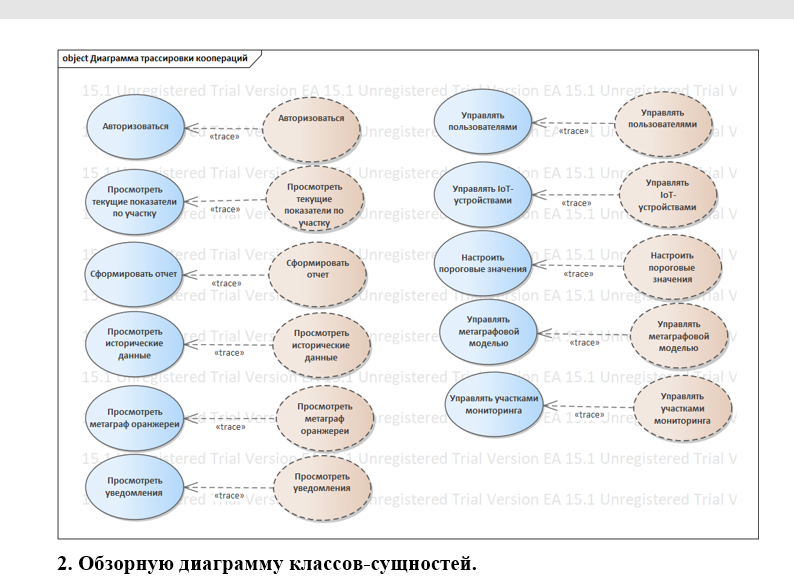

• Диаграмму трассировки прецедентов в кооперации.
• Обзорную диаграмму классов-сущностей.
• Обзорную диаграмму граничных классов.
• Обзорную диаграмму управляющих классов.
• Для трех основных (нетривиальных) коопераций диаграммы классов участников и диаграммы последовательностей.
• (расширенное) Обобщенную диаграмму классов анализа с указанием их атрибутов и методов.
• Диаграмму распределения классов анализа по пакетам.
• Диаграмму зависимостей пакетов анализа.
