В данной контрольной работе подобраны изоляторы для крепления и изоляции токоведущих частей электроустановки, решена задача про грозовой разряд в столбе телефонной линии, про стержневой молниеотвод и волну перенапряжения.

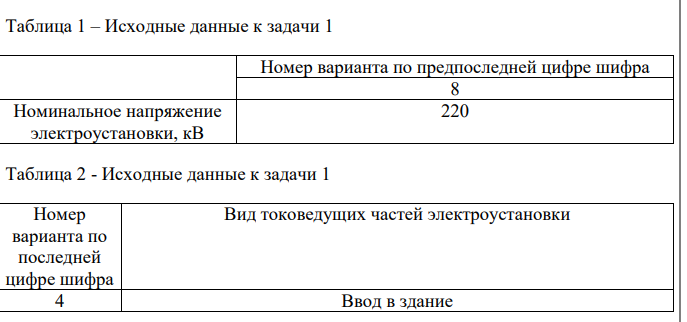

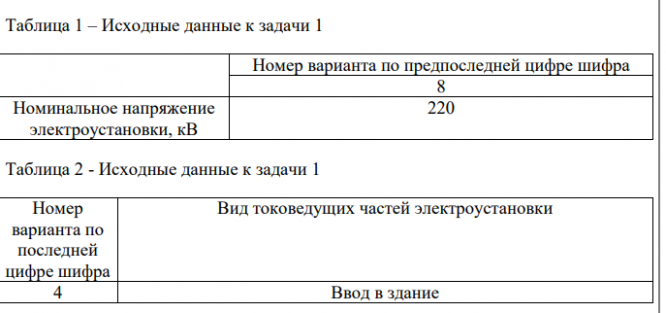

Задача 1 Подобрать изоляторы для крепления и изоляции токоведущих частей электроустановки, номинальное напряжение которых указано в таблице 1, тип - в таблице 2


Для выбранных изоляторов необходимо: 1. Дать обоснование правильности их выбора. 2. Начертить эскиз конструкции изолятора. 3. Дать определение и привести числовые значения основных электрических и механических характеристик изолятора. 4. Указать диэлектрические материалы, из которых изготавливают изоляторы. 5. Описать назначение арматуры и указать материалы, из которых она изготовлена.

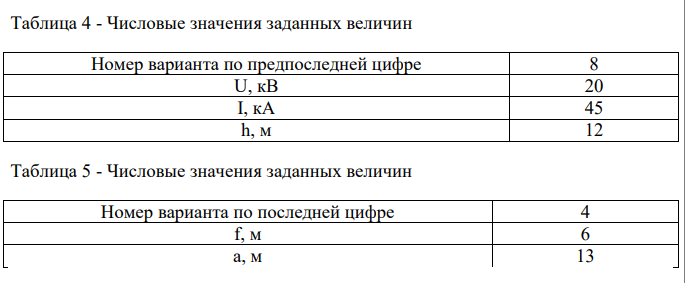

Задача 2 Грозовой разряд произошел в столб телефонной линии, расположенной на расстоянии а, м, от ВЛ напряжением U, кВ. Высота подвеса проводов на опорах ВЛ h, м, стрела подвеса проводов f, м. Зарегистрированная величина тока I, кА. Определить : 1. Величину индуктивного перенапряжения Uинд на проводах высоковольтной линии. 2. Кратность перенапряжения.

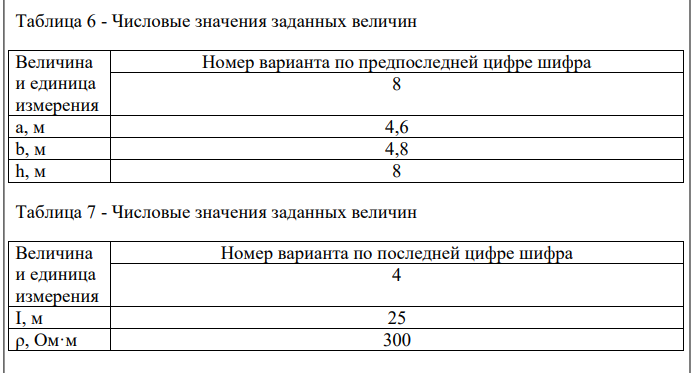

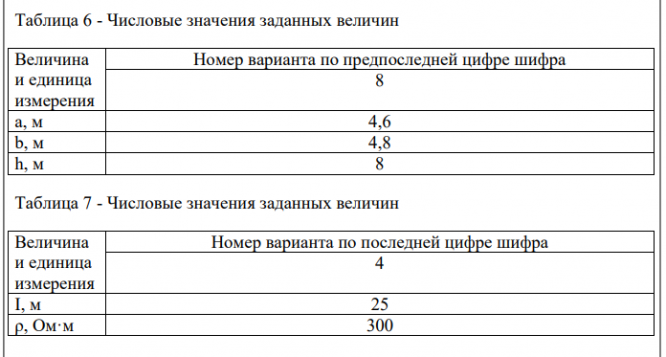

Задача 3 Для защиты здания шириной а, длинной b и высотой от прямых ударов молнии установлен стержневой молниеотвод. Удельное сопротивление грунта p3, Ом·м; ток молнии I, кА. Требуется: 1. начертить эскиз контура заземления молниеотвода, состоящий (в общем случае) из нескольких вертикальных и горизонтальных электродов. 2. рассчитать: а) импульсное сопротивление молниеотвода Rи . б) минимально допустимое расстояние от молниеотвода до защищаемого объекта Imin. в) радиус зоны защиты r на высоте . г) высоту молниеотвода H.
Задача 4 Волна перенапряжения u0 приходит с линии с волновым сопротивлением z1 на высоковольтное оборудование с волновым сопротивлением z2 и минимальным разрядным напряжением м. Форма приходящей волны определяется уравнением (9)

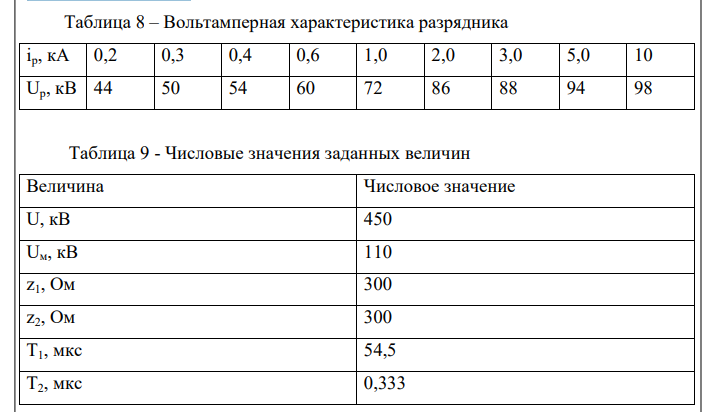

Для защиты оборудования установлен вентильный разрядник РВ. Вольтамперная характеристика разрядника определяется данными таблице . Импульсное пробивное напряжение разрядника имп 100 кВ. 1. Построить график волны
2. Построить график изменения напряжения на разряднике и защищаемом им оборудовании и дайте заключение об эффективности применения разрядника с данной вольтамперной характеристикой. Числовые значения заданных величин указаны в таблице 9.
