Контрольная работа 1.
Задача №1.
Условие задачи.
Консольный стержень нагружен сосредоточенными силами 𝑃1, 𝑃2, 𝑃3. Определить при помощи метода сечений внутренние силовые факторы в поперечном сечении, удаленном на расстояние l от свободного конца стержня.
Исходные данные.
Таблица исходных данных
![]()
Задача №2.
Условие задачи. Консольный стержень нагружен равномерно распределенными нагрузками интенсивностью 𝑞1 и 𝑞2 и осевыми сосредоточенными силами 𝑃1, 𝑃2, 𝑃3. Построить эпюру нормальной силы. Исходные данные
Таблица исходных данных
![]()
РАСЧЁТНО–ГРАФИЧЕСКАЯ РАБОТА
по дисциплине «Техническая механика»
на тему «Расчёт передачи винт-гайка»
Рассчитать передачу винт–гайка консольного пресса (рис. 4). Максимальное усилие Q = 20 кН. Наибольшее осевое перемещение винта L = 0,3 м. Резьба упорная.
![]()
Рис. 4. Схема консольного прессаПоказать/скрыть дополнительное описание
Задача №1.
Условие задачи.

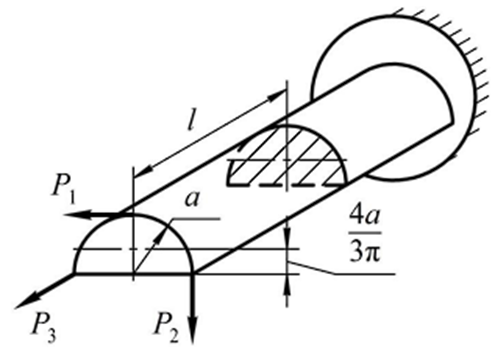

Консольный стержень нагружен сосредоточенными силами 𝑃1, 𝑃2, 𝑃3. Определить при помощи метода сечений внутренние силовые факторы в поперечном сечении, удаленном на расстояние l от свободного конца стержня.
Исходные данные.
Таблица исходных данных
| 6 | 6 | 3 | 4 | |
| P1/P | l/a | P2/P | P3/P | № схемы |
| -4 | 2 | -3 | 1 | IV |

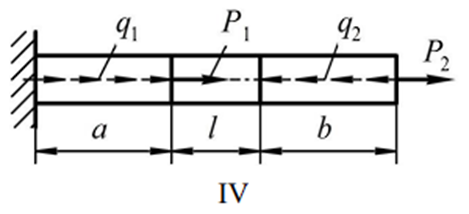

Задача №2. Условие задачи. Консольный стержень нагружен равномерно распределенными нагрузками интенсивностью 𝑞1 и 𝑞2 и осевыми сосредоточенными силами 𝑃1, 𝑃2, 𝑃3. Построить эпюру нормальной силы. Исходные данные
Таблица исходных данных
| 6 | 6 | 3 | 4 | |||
| P1/ql | a/l | q1/q | q2/q | b/l | P2/ql | № схемы |
| 1.5 | 2 | -1 | -2 | 2,5 | -1,5 | IV |
РАСЧЁТНО–ГРАФИЧЕСКАЯ РАБОТА
по дисциплине «Техническая механика»
на тему «Расчёт передачи винт-гайка»
Рассчитать передачу винт–гайка консольного пресса (рис. 4). Максимальное усилие Q = 20 кН. Наибольшее осевое перемещение винта L = 0,3 м. Резьба упорная.
Рис. 4. Схема консольного прессаПоказать/скрыть дополнительное описание
Расчётно‑графическая работа по технической механике: рассчитаны параметры винт‑гайка для консольного пресса, выбраны материалы (Сталь 45, СЧ20), выполнены проверки прочности и устойчивости и подготовлены рабочие чертежи. Подходит студентам машиностроительных специальностей..
