Ответы к экзамену: Техническая механика, теория машин и механизмов

На схеме … изображена статически неопределимая система

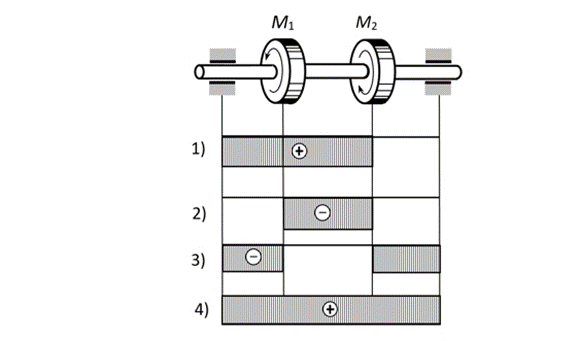

Эпюра изгибающих моментов отражена на ... (см. рисунок ниже)

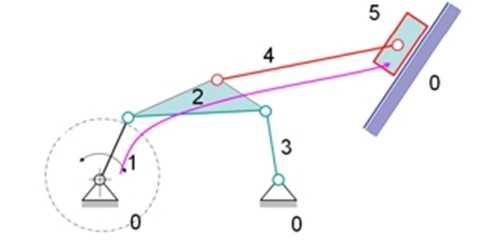

На рисунке приведена структурная схема механизма привода шасси самолета. На ней изображены звенья механизма, их взаимное расположение, а также кинематические пары. На схеме звенья обозначены цифрами, а кинематические пары – заглавными латинскими буквами.
Цифры в индексах обозначений кинематических пар указывают относительную неподвижность звеньев в паре, буквы – на вид пары, который определяется видом относительного движения звеньев (в – вращательное; п – поступательное; W_М – число местных подвижностей в механизме).
Определите: общее число звеньев механизма; число подвижных звеньев механизма; подвижность механизма на плоскости.

Изучите схему кинематической пары.
Классифицируйте данную кинематическую пару.

Имеется вал с диаметром 50 мм и отверстие с диаметром 50,05 мм.
Определите тип посадки.

Для вала необходимо установить верхний и нижний допуск на диаметр 30 мм. Верхний предел допуска составляет (+0,02 мм), а нижний предел составляет (-0,01 мм).
Определите верхний допуск и нижний допуск.

Этап … включает в себя определение требований к проектируемой машине?

Такой этап разработки машин и механизмов, как …, обычно включает создание 3D-моделей и чертежей

Изучите схему механизма.
Определите степень подвижности данного механизма по структурной формуле П.Л. Чебышева.

Вы разрезаете ножницами бумагу.
Под действием каких напряжений осуществляется разделение бумаги на части?

Вал имеет размеры с допуском (+0,03/-0,01 мм), а отверстие – (+0,04/-0,02).

При попытке вытащить автомобиль, который застрял, оборвался буксирный трос.
Какие напряжения отвечают за разрушение?

… значение – это значение физической величины, идеальным способом отражающее в качественном и количественном отношениях соответствующее свойство объекта

… – это средство измерения, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи и дальнейшего его преобразования, но не поддающееся непосредственному восприятию сигнала наблюдателем

Сталями называют железоуглеродистые сплавы с содержанием углерода до … процентов

Жесткий удар возникает при …

В кулачковом механизме периодически заклинивает механизм, что снижает коэффициент полезного действия (КПД).
Какие меры необходимо предпринять?

Высшей кинематической парой является пара, в которой контакт соединяемых звеньев – …

… – это часть механизма или машины, которая изготовлена без сборочных операций

… – это способность нормально выполнять заданные функции

Тонкостенный сосуд находится под внутренним давлением и состоит из цилиндрического корпуса, к которому с помощью болтов прикреплены плоские крышки.
Найдите соответствие между деталями сосуда и расчетными схемами.

Кулачок совершает … движение

Метод проектирования, который предполагает использование компьютерного моделирования для анализа конструкции, – это …

Исходя из производственного задания храповик должен поворачиваться на 60 0.
Сколько зубьев необходимо сделать на храповике?

Установите соответствие схемы кинематической пары и ее класса:
A.
B.
C.

D. первый класс
E. второй класс
F. четвертый класс

Установите соответствие между механизмом и преобразованием вида движения:
A. Кривошипно-ползунный механизм
B. Кривошипно-коромысловый механизм
C. Кулисный механизм
D. преобразует вращательного движения в возвратно-поступательное движение
E. преобразует вращательное движение в качательное
F. преобразует вращательное движение в колебательное

Установите правильный порядок передачи движения в кулачковом механизме с роликовым толкателем:
вращение кулачка
вращение ролика
поступательное движение толкателя

Установите правильную последовательность основных шагов определения допускаемой нагрузки на зуб храпового механизма из условия прочности на срез:
определите площадь среза
подберите соответствующее допускаемое напряжение для материала, из которого выполнен храповик
запишите условие прочности на срез
из условий прочности на срез найдите допускаемую нагрузку на зуб храпового механизма

Сопоставьте этапы стандартизации с их описаниями:
A. Идентификация
B. Разработка
C. Внедрение
D. Оценка
E. определение требований и ожиданий пользователей
F. создание документации и формулирование стандартов
G. применение стандартов в производственных процессах
H. анализ эффективности и соответствия стандартам

При проектировании домкрата необходимо выбрать тип механизма.
Какой механизм лучше использовать?

… – это тело, ограниченное криволинейными поверхностями, которые расположены на близком расстоянии друг от друга

… – это каждая подвижная деталь или группа деталей, которые образуют одну жесткую подвижную систему тел в механизмах и машинах

Способность детали сопротивляться разрушению – это …

… – это подвижное соединение двух звеньев, которые соприкасаются

Установите соответствие схемы кинематической пары и числом степеней свободы:
A.
B.
C.

D. две степени свободы
E. одна степень свободы
F. три степени свободы

Установите соответствие между условной схемой и названием механизма:
A.
B.
C.
D. магнитоэлектрический механизм
E. ферродинамический механизм логометрического типа
F. электромагнитный механизм логометрического типа

Установите соответствие между типом звена механизма и его движением:
A. Кривошип
B. Ползун
C. Шатун
D. вращательное движение
E. возвратно-поступательное движение
F. плоско-параллельное движение

Установите соответствие между видом погрешности измерения и ее описанием:
A. Случайная погрешность
B. Систематическая погрешность
C. Грубая погрешность (промах)
D. погрешность измерения, не подчиняющаяся какой-либо известной закономерности
E. составляющая погрешности измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же величины
F. погрешность, которая явно искажает результат измерения

Установите правильный порядок построения эпюр внутренних силовых факторов:
вычерчивают схему нагружения стержня
определяют реакции связей
выявляют характерные участки стержня
применяя метод сечений на каждом характерном участке, составляют уравнения внутреннего силового фактора по длине участка
строят графики зависимостей внутреннего силового фактора длине стержня

Установите правильную последовательность этапов процесса стандартизации:
идентификация потребностей
разработка стандартов
внедрение стандартов
оценка и пересмотр стандартов

Установите правильную последовательность основных шагов анализа механизмов:
структурный анализ
кинематический анализ
силовой анализ

Установите правильную последовательность действий при внедрении стандартов:
подготовка документации
обучение сотрудников
применение стандартов на практике
оценка эффективности внедрения стандартов

Сопоставьте этапы разработки конструкций машин и механизмов с их описаниями:
A. Исследование
B. Проектирование
C. Прототипирование
D. Тестирование
E. определение требований и анализ рынка
F. создание детализированных чертежей
G. создание первичных моделей для тестирования
H. проверка функциональности и надежности

Для приведенной на рисунке ниже схемы правая эпюра поперечных сил – это ...

Брус, работающий на изгиб, – это …

… – это характер сопряжения поверхностей, который определяется величиной

… – это способность детали сопротивляться изменению формы и размеров

… – это система, предназначенная для преобразования движения одного или нескольких тел в необходимые движения других тел

… – это звено, совершающее полный оборот (360 0) вокруг неподвижной оси
