Курсовая работа: Разработка технологического процесса изготовления резервуара под воду

ВВЕДЕНИЕ

Резервуары вертикальные стальные являются самым распространенным и дешевым видом хранилищ, а также самым вместительным. Такие емкости могут вместить до 100 000 м3 и более жидкости. Использование резервуаров большого единичного объема позволяет значительно уменьшить площадь, занимаемую резервуаром, что особенно важно в местностях с дефицитом свободных земель, а так же в сложных геологических условиях. В зависимости от объема и места расположения резервуары разделяют на три класса:

• класс I - особо опасные резервуары: объемом 10 000 м и более, а также резервуары объемом 5000 м и более, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;

• класс II - резервуары повышенной опасности: объемом от 5000 до 10 000 м ;

• класс III - опасные резервуары: объемом от 100 до 5000 м

По конструкции резервуаров выделяют следующие основные типы:

• с конической кровлей и центральной стойкой;

• с конической кровлей без центральной стойки;

• со сферической кровлей (для резервуаров объёмом более 5000 м3);

• с плавающей кровлей.

Перечисленные типы резервуаров относятся к резервуарам низкого давления и предназначены для хранения воды и нефтепродуктов с низкой упругостью пара («тёмные» нефтепродукты), внутреннее давление в них не превышает 2000 Па, вакуум – 400 Па. Резервуары с плавающей кровлей могут также применяться и для хранения «светлых» нефтепродуктов, таких как автомобильный и авиационный бензин.

Горизонтальные цилиндрические резервуары (цистерны) конструктивно представляют собой цилиндрическую емкость с плоскими или коническими днищами в зависимости от внутреннего избыточного давления (0,04 МПа и 0,07 МПа соответственно). По сравнению с вертикальными цилиндрическими резервуарами они имеют несколько больший расход металла на единицу емкости, однако при сравнительно небольших объемах являются экономически целесообразными.
Цистерны используются для хранения нефтепродуктов, технической и питьевой воды, прочих жидкостей.

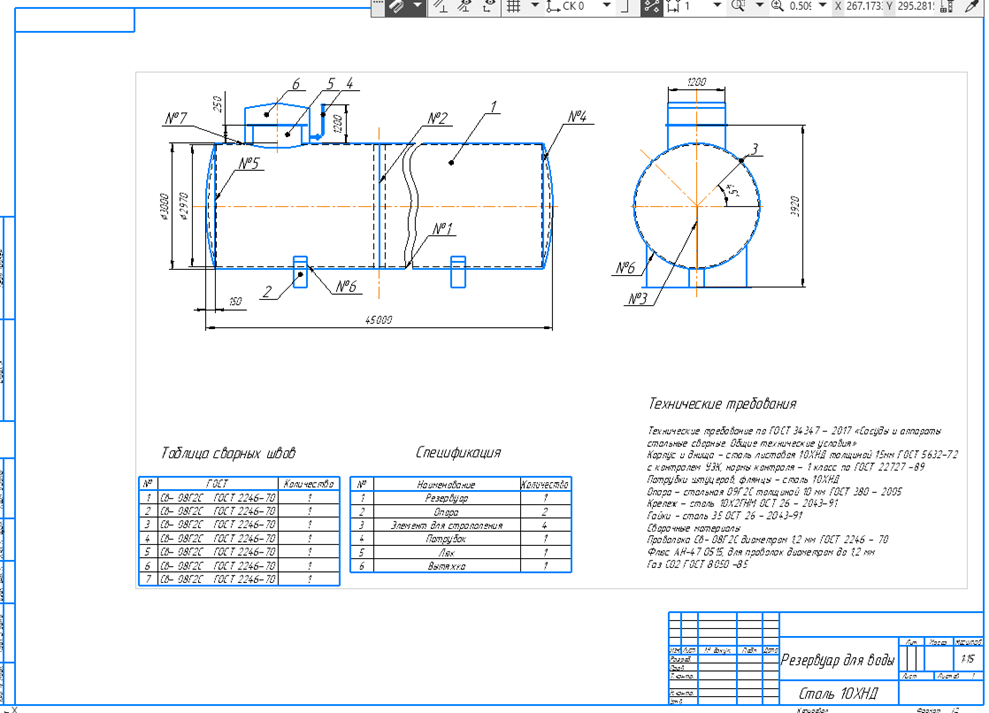

Таким образом, целью данного проекта является: проектирование сварного горизонтального цилиндрического резервуара для хранения воды из стали 10ХНД, габаритными размерами 3 на 45 м.
