Задача: Расчет плоской рамы на вибрационную нагрузку.
Описание

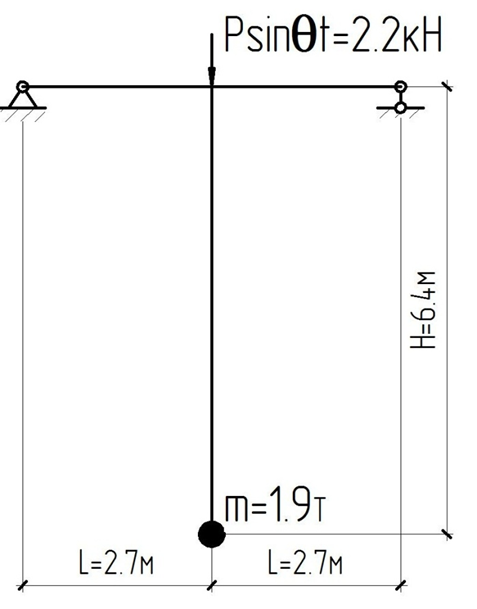

Для рамы (рис.1) с заданными размерами и нагрузкой требуется:
- Определить направления колебаний масс и построить эпюры моментов от единичных сил инерции и амплитудного значения внешней нагрузки;
- Определить коэффициенты и свободные члены расчетных уравнений способом перемножения эпюр;
- Определить частоты свободных (собственных) колебаний, приравняв к нулю главный определитель системы уравнений;
- Определить амплитудные значения сил инерции из решения системы уравнений, приняв вынужденную частоту равной половине минимальной собственной;
- Построить динамические эпюры изгибающих моментов, поперечных и нормальных сил.
Исходные данные:
L=2.7м
H=3.2м
m=1.9т
Р=2.2кН
EI= 26000кН∙м2
Рис. 1
