Задача: Расчет плоской статически неопределимой рамы.
Описание
Для заданной рамы (рис. 9) требуется:
- Выбрать основную систему метода сил, используя симметрию
- Построить единичные и грузовую эпюры моментов
- Определить коэффициенты и свободные члены уравнений метода сил и проверить их
- Решить систему уравнений метода сил
- Определить опорные реакции в основной системе с вычисленными неизвестными усилиями Х
- Построить окончательные эпюры N и Q методом сечений
- Построить окончательную эпюру М по характерным сечениям с использованием дифференциальных зависимостей Д.И.Журавского
- Выполнить деформационную проверку правильности построения эпюры М
Исходные данные:
L=8м
H=3м
q=30кН/м
Р=55кН
I1:I2=1:4

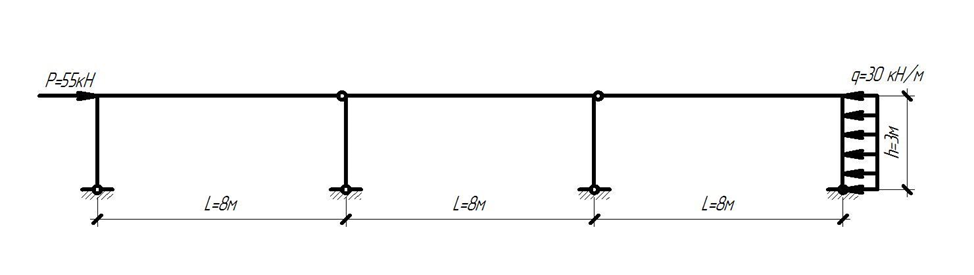

Рисунок 9.
