Вопросы/задания к контрольной работе: Неопределимая рама
Описание
Задача 1. РАСЧЕТЫ СТАТИЧЕСКИ НЕОПРЕДЕЛИМОЙ РАМЫ МЕТОДОМ СИЛ.. 3
Задача 2. РАСЧЕТ СТАТИЧЕСКИ НЕОПРЕДЕЛИМОЙ СИСТЕМЫ МЕТОДОМ ПЕРЕМЕЩЕНИЙ НА СИЛОВОЕ ВОЗДЕЙСТВИЕ.. 15
Задача 3. РАСЧЕТ МНОГОПРОЛЕТНОЙ НЕРАЗРЕЗНОЙ БАЛКИ.. 24
Задача 1. РАСЧЕТЫ СТАТИЧЕСКИ НЕОПРЕДЕЛИМОЙ РАМЫ МЕТОДОМ СИЛ
Для выбранной рамы требуется:
1. Построить эпюры изгибающих моментов, поперечных и продольных сил;2. Проверить правильность построенных эпюр.
Исходные данные:
Таблица № 1
| | М | Ж | е | з | л |
Буквы | l, м | h/l | Р, кН | q, кН/м | I2: I1 |
а, б, в | 5 | 1 | 12 | 1,0 | 1 : 2 |
г, д, е, ё | 6 | 0,8 | 10 | 1,5 | 2 : 3 |
ж, з, и, й | 7 | 0,6 | 8 | 2,0 | 1 : 3 |
к, л, м | 8 | 1 | 6 | 2,5 | 1 : 3 |
н, о, п | 5 | 0,8 | 4 | 3,0 | 2 : 3 |
р, с, т | 6 | 0,6 | 5 | 2,8 | 1 : 3 |
у, ф, х | 7 | 0,7 | 7 | 2,6 | 2 : 1 |
ц, ч, ш | 8 | 0,8 | 9 | 2,4 | 3 : 2 |
щ, ъ, ы, ь | 5 | 1 | 11 | 2,2 | 3 : 4 |
э, ю, я | 6 | 0,7 | 6 | 2,0 | 1 : 2 |
Задача 2. РАСЧЕТ СТАТИЧЕСКИ НЕОПРЕДЕЛИМОЙ СИСТЕМЫ МЕТОДОМ ПЕРЕМЕЩЕНИЙ НА СИЛОВОЕ ВОЗДЕЙСТВИЕ
Для заданной статически неопределимой рамы требуется построить эпюры изгибающих моментов, поперечных и продольных сил.
Исходные данные:
Таблица № 2
| | М | Ж | е | з | л | о | в |
Буквы | ℓ1,м | ℓ2,м | h1,м | P1 | P2 | h2,м | I1:I2 |
КН | |||||||
а, б, в | 4 | 6 | 3 | 4 | 2 | 5 | 1:2 |
г, д, е, ё | 5 | 5 | 4 | 5 | 3 | 4 | 2:1 |
ж, з, и, й | 6 | 4 | 5 | 4 | 3 | 5 | 2:3 |
к, л, м | 3 | 3 | 9 | 5 | 4 | 6 | 3:2 |
н, о, п | 7 | 8 | 6 | 3 | 5 | 6 | 1:3 |
р, с, т | 8 | 7 | 7 | 2 | 4 | 7 | 3:1 |
у, ф, х | 9 | 10 | 8 | 6 | 3 | 6 | 3:4 |
ц, ч, ш | 10 | 9 | 2 | 3 | 4 | 8 | 4:3 |
щ, ъ, ы, ь | 12 | 2 | 12 | 7 | 6 | 9 | 4:1 |
э, ю, я | 2 | 12 | 10 | 7 | 2 | 7 | 1:4 |
Принять: EI1 – изгибная жесткость ригеля; EI2 – изгибная жесткость стойки.

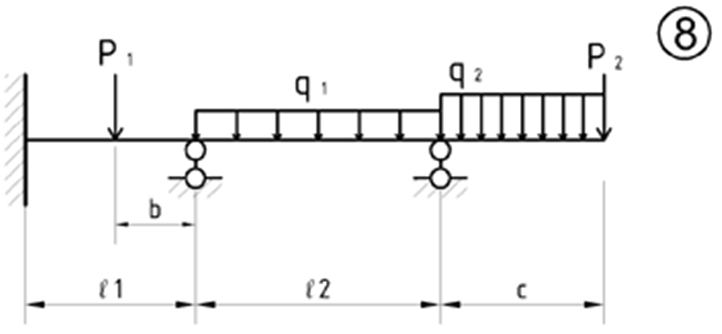

Задача 3. РАСЧЕТ МНОГОПРОЛЕТНОЙ НЕРАЗРЕЗНОЙ БАЛКИ
Для многопролетной неразрезной балки требуется:
1. Найти с помощью уравнения трех моментов опорные моменты и построить эпюры М и Q от постоянной нагрузки;
2. Найти фокусные отношения и построить эпюры от последовательного загружения каждого пролета и консолей временной нагрузкой q2;
3. Построить объемлющую эпюру моментов для второго пролета (считая слева).
Исходные данные:
Таблица № 3
| | М | Ж | е | з | л | о | в | М | и |
Буквы | l1, м | b, м | q1, кHм | l2, м | Р1, кН | С, м | q2, кН/м | l3, м | Р2, кН |
а, б, в | 6 | 2 | 1,0 | 5 | 4 | 1 | 1,1 | 7 | 8 |
г, д, е, ё | 7 | 3 | 1,2 | 6 | 8 | 2 | 1,3 | 9 | 4 |
ж, з, и, й | 8 | 4 | 1,4 | 9 | 5 | 2 | 0,8 | 10 | 12 |
к, л, м | 9 | 3 | 1,6 | 10 | 9 | 2 | 1,7 | 6 | 5 |
н, о, п | 10 | 2 | 1,8 | 8 | 7 | 1 | 1,8 | 4 | 6 |
р, с, т | 11 | 3 | 1,7 | 7 | 6 | 1 | 1,2 | 8 | 14 |
у, ф, х | 5 | 4 | 1,1 | 11 | 10 | 2 | 0,9 | 11 | 11 |
ц, ч, ш | 12 | 3 | 1,3 | 12 | 3 | 3 | 1,4 | 12 | 9 |
щ, ъ, ы, ь | 7,5 | 2 | 1,5 | 13 | 11 | 3 | 1,0 | 5 | 7 |
э, ю, я | 13 | 3 | 0,1,9 | 7,5 | 12 | 2 | 1,5 | 6 | 6 |
