Принятое преподавателем (Михайловская М.Б.) в 2020 г. ДЗ №1 вариант 17 по расчету валов и опор зубчатых передач, сделанное по следующему заданию:

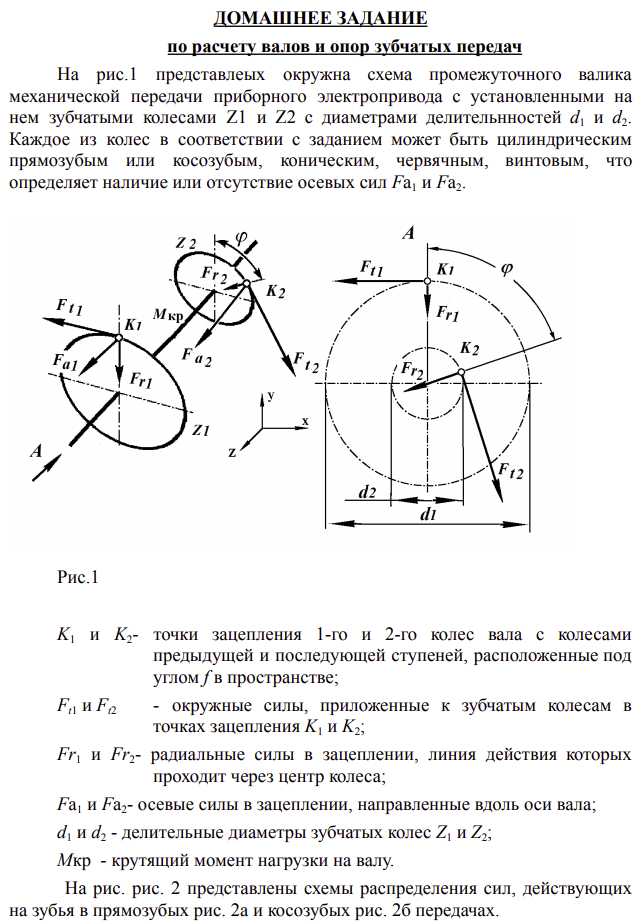

ДОМАШНЕЕ ЗАДАНИЕ

по расчету валов и опор зубчатых передач

На рис.1 представлеых окружна схема промежуточного валика механической передачи приборного электропривода с установленными на нем зубчатыми колесами Z1 и Z2 с диаметрами делительнностей d1 и d2. Каждое из колес в соответствии с заданием может быть цилиндрическим прямозубым или косозубым, коническим, червячным, винтовым, что определяет наличие или отсутствие осевых сил Fa1 и Fa2.

K1 и K2- точки зацепления 1-го и 2-го колес вала с колесами предыдущей и последующей ступеней, расположенные под углом f в пространстве;

Ft1 и Ft2 - окружные силы, приложенные к зубчатым колесам в точках зацепления K1 и K2;

Fr1 и Fr2- радиальные силы в зацеплении, линия действия которых проходит через центр колеса;

Fa1 и Fa2- осевые силы в зацеплении, направленные вдоль оси вала;

d1 и d2 - делительные диаметры зубчатых колес Z1 и Z2;

Mкр - крутящий момент нагрузки на валу.

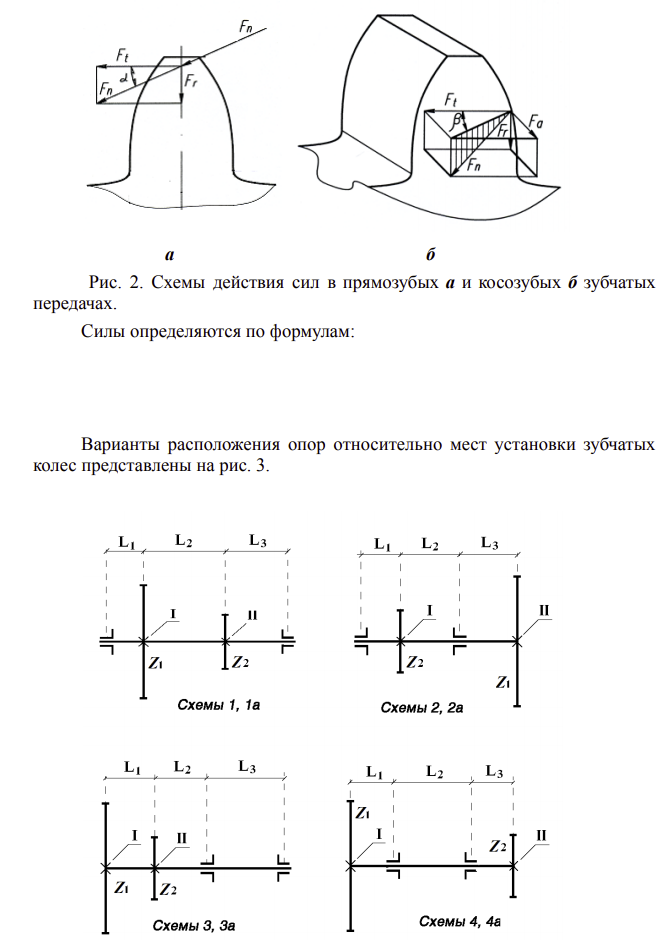

На рис. рис. 2 представлены схемы распределения сил, действующих на зубья в прямозубых рис. 2а и косозубых рис. 2б передачах.

Рис. 2. Схемы действия сил в прямозубых а и косозубых б зубчатых передачах.

Силы определяются по формулам:

Варианты расположения опор относительно мест установки зубчатых колес представлены на рис. 3.

ис.3. Схемы установки зубчатых колес на валиках (схемы 1, 1а, 2, 2а, 3, 3а, 4, 4а).

Принятые обозначения:

Мкр - крутящий момент на валиках в сечениях между установленными зубчатыми колесами;

L1, L2, L3 - расстояния между опорами и местами установки зубчатых колес.

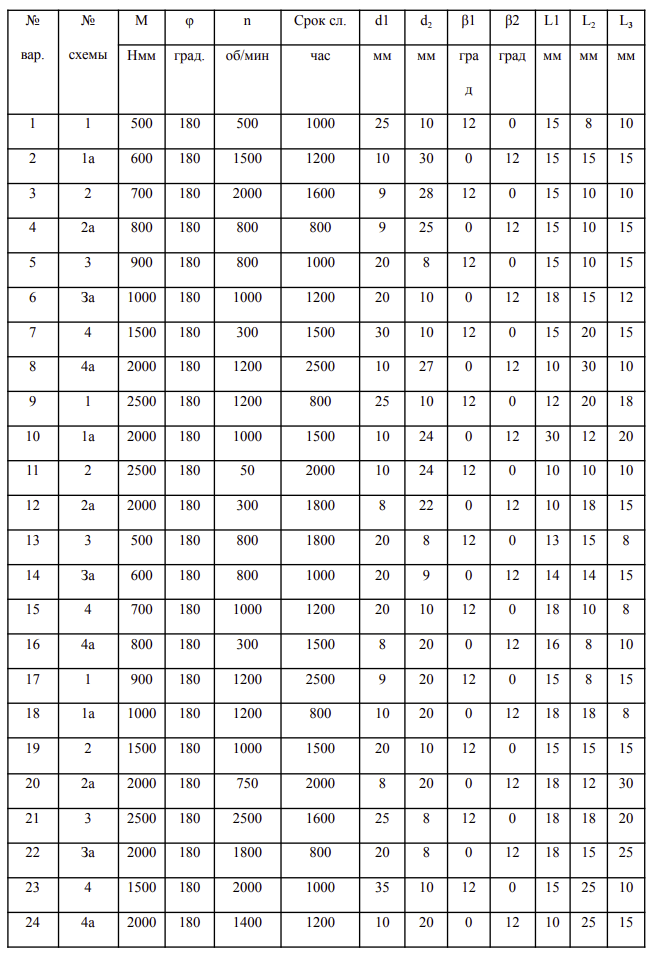

Варианты задания (таблица 1) задаются преподавателем.

В соответствии с вариантом задания произвести:

1. Расчёт вала на прочность и жесткость;

2. Подбор шариковых подшипников;

3. Расчёт опор с трением скольжения;

4. Сравнительный анализ типов опор;

5. Выполнить на бумаге формата А4 эскизы валов с опорными узлами на шариковых подшипниках и подшипников скольжения.

6. Выполнить сборочные чертежи валов с установленными на них зубчатыми колесами и опорами.

Номера вариантов задания приведены в таблице 1, выдаются преподавателем.
