Метод двух узлов в магнитных цепях

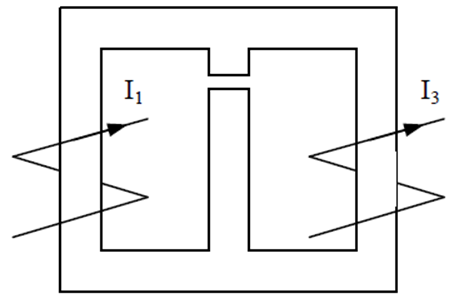

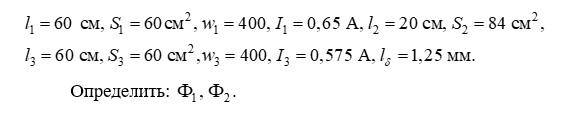

1. Рассчитать магнитную цепь методом двух узлов.
2. Для принятых положительных направлений магнитных потоков и заданного направления МДС составить систему уравнений по законам Кирхгофа.
![]()
Магнитные свойства стали, из которой изготовлены магнитопроводы, определяются зависимостью В(H):
![]()
1. Рассчитать магнитную цепь методом двух узлов.
2. Для принятых положительных направлений магнитных потоков и заданного направления МДС составить систему уравнений по законам Кирхгофа.
Магнитные свойства стали, из которой изготовлены магнитопроводы, определяются зависимостью В(H):
| H, А/м | 20 | 40 | 60 | 80 | 120 | 200 | 400 | 600 | 800 | 1200 |
| В, Тл | 0,22 | 0,75 | 0,93 | 1,02 | 1,14 | 1,28 | 1,47 | 1,53 | 1,57 | 1,6 |
