Вопросы/задания к контрольной работе: Расчет элементов такелажной оснастки и приспособлений

Такелажная оснастка и приспособления

Задание

Рассчитать элементы такелажной оснастки и приспособлений при подъеме металлоконструкции.

1 Определить усилия в стропах, подобрать для них трос по исходным данным своего варианта.

2 Подобрать полиспаст и лебедку для подъема заданного груза; при этом рассчитать усилие в ходовом конце троса полиспаста S_Х, грузоподъемность отводного блока Q_ОБ и подобрать трос для его крепления (при угле отвода a), определить нагрузку на крепление полиспаста Q_К, длину троса для оснастки полиспаста L. Назначить расстояние до лебедки l = 200+5N и запас длины 10-15 м. К.п.д. роликов полиспаста принять равным h = 0,97 для четных вариантов и h = 0,98 для нечетных вариантов. Диаметр троса полиспаста принять равным стандартному диаметру для роликов полиспаста. Определить скорость u_ГР и время подъема t груза на высоту H.

3 Определить вес балласта для лебедки, если при высоте оси каната над уровнем земли h = 0,5 + 0,02N м, центр тяжести лебедки находится от ребра опрокидывания на расстоянии в 3 раза меньшем ее длины, а расстояние от центра тяжести балласта до ребра опрокидывания равно l₁ = 2+0,1N м. Проверить устойчивость лебедки против горизонтального смещения, если коэффициент трения о грунт равен
f = 0,2 + 0,01N. Сделать выводы о необходимости применения балласта и установки дополнительных якорей для лебедки.

1 Расчет стропа

Задание: определить усилие в стропе при подъеме горизонтального аппарата и подобрать для них трос.

Исходные данные:

- временное сопротивление разрыву троса σ_в = 1800 МПа;

- вес аппарата Q = 150 кН;

- длина стропа l = 5 м;

- длина горизонтального аппарата а = 4 м.

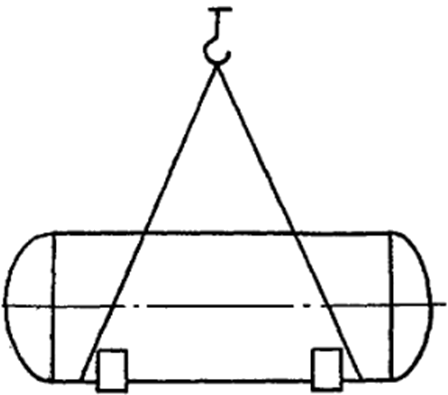

Заданная схема строповки горизонтального аппарата показана на рисунке 1.1.

Рисунок 1.1- Заданная схема горизонтального строповки аппарата

2 Расчет полиспаста

2.1 Подбор блоков полиспаста

Зная вес поднимаемого аппарата Q, подберем по [1] стандартный блок
ОБМ 10-2 для полиспаста и запишем его основные параметры:

− наибольшее тяговое усилие S = 160 кН;

− число роликов m = 3;

− диаметр ролика блока D = 200 мм;

− максимальный диаметр каната d = 16,5 мм;

– масса m_бл = 74 кг.

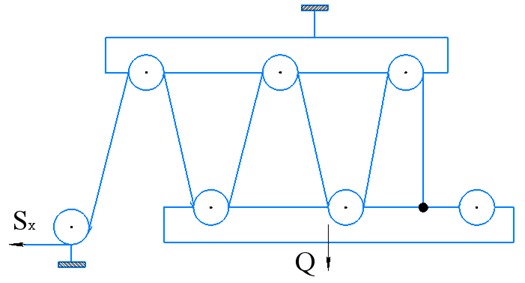

Расчетная схема полиспаста представлена на рисунке 2.1.

Рисунок 2.1 – Расчетная схема полиспаста
