ДЗ 3: Статически определимые балки вариант 8

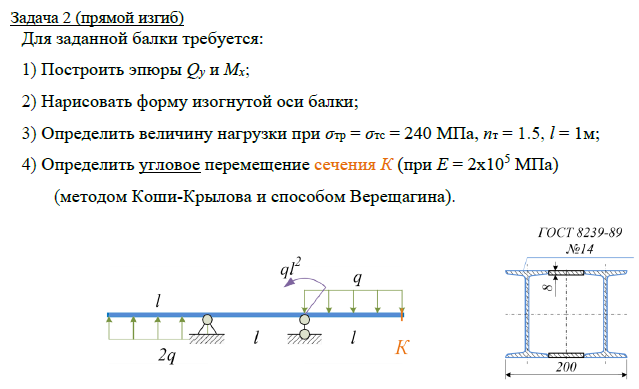

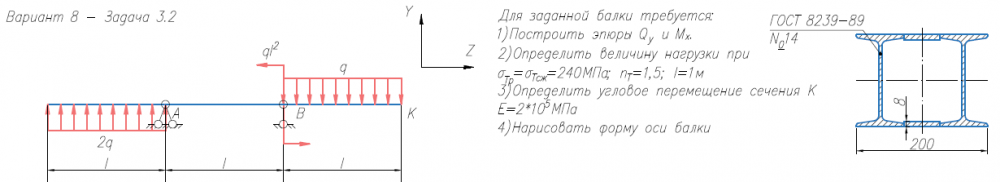

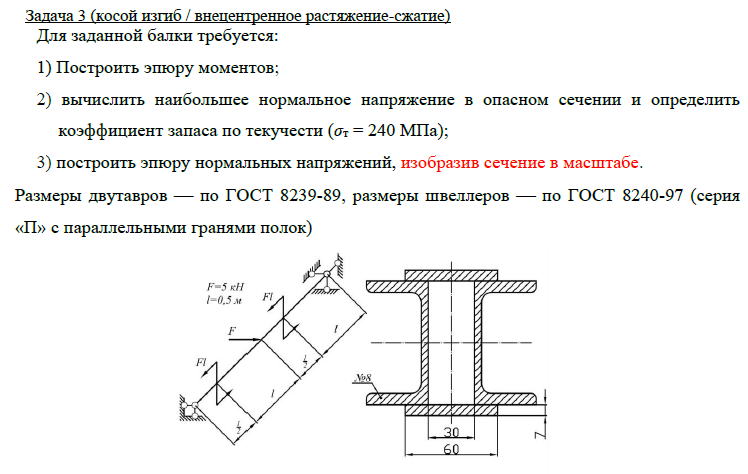

Задача 2 (прямой изгиб) Для заданной балки требуется: 1) Построить эпюры Qy и Mx; 2) Нарисовать форму изогнутой оси балки; 3) Определить величину нагрузки при σтр = σтс = 240 МПа, nт = 1.5, l = 1м; 4) Определить угловое перемещение сечения К (при Е = 2х105 МПа) (методом Коши-Крылова и способом Верещагина). Задача 3 (косой изгиб / внецентренное растяжение-сжатие) Для заданной балки требуется: 1) Построить эпюру моментов; 2) вычислить наибольшее нормальное напряжение в опасном сечении и определить коэффициент запаса по текучести (σт = 240 МПа); 3) построить эпюру нормальных напряжений, изобразив сечение в масштабе. Размеры двутавров ⎯ по ГОСТ 8239-89, размеры швеллеров ⎯ по ГОСТ 8240-97 (серия «П» с параллельными гранями полок).
